Глава 1. Введение

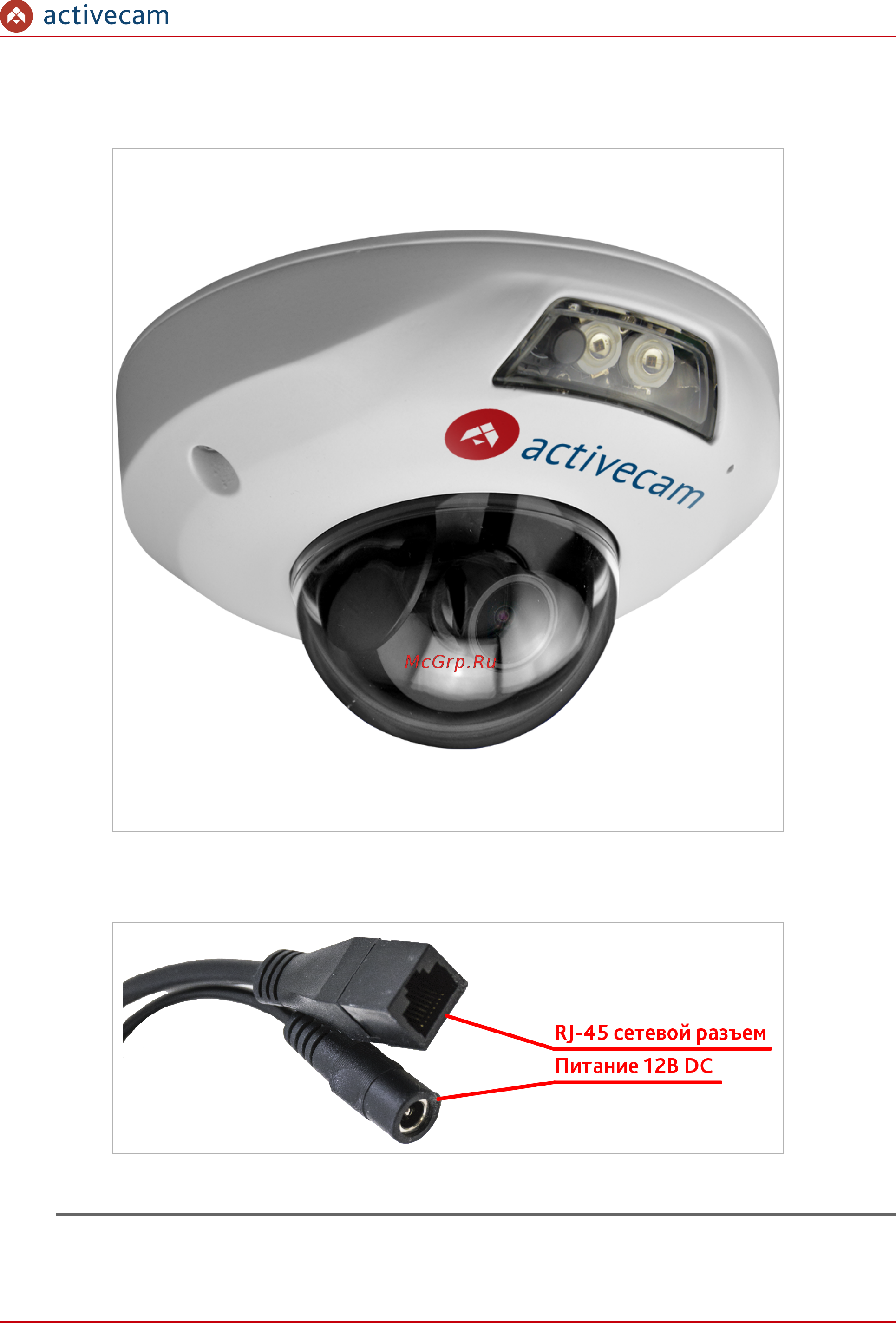

1.1.1.9 ActiveCam AC-D4101IR1v3 / AC-D4121IR1 / AC-D4121IR1v2 / AC-D4221IR1 /
AC-D4141IR1
Внешние разъемы IP-камеры AC-D4101IR1v3:
Разъем Описание
Питание Разъем для подключения блока питания 12В.
RJ-45 Разъем для подключения IP-камеры к локальной сети.
Руководство по эксплуатации IP-камер ActiveCam 25
