Приложение г. Настройка роутера

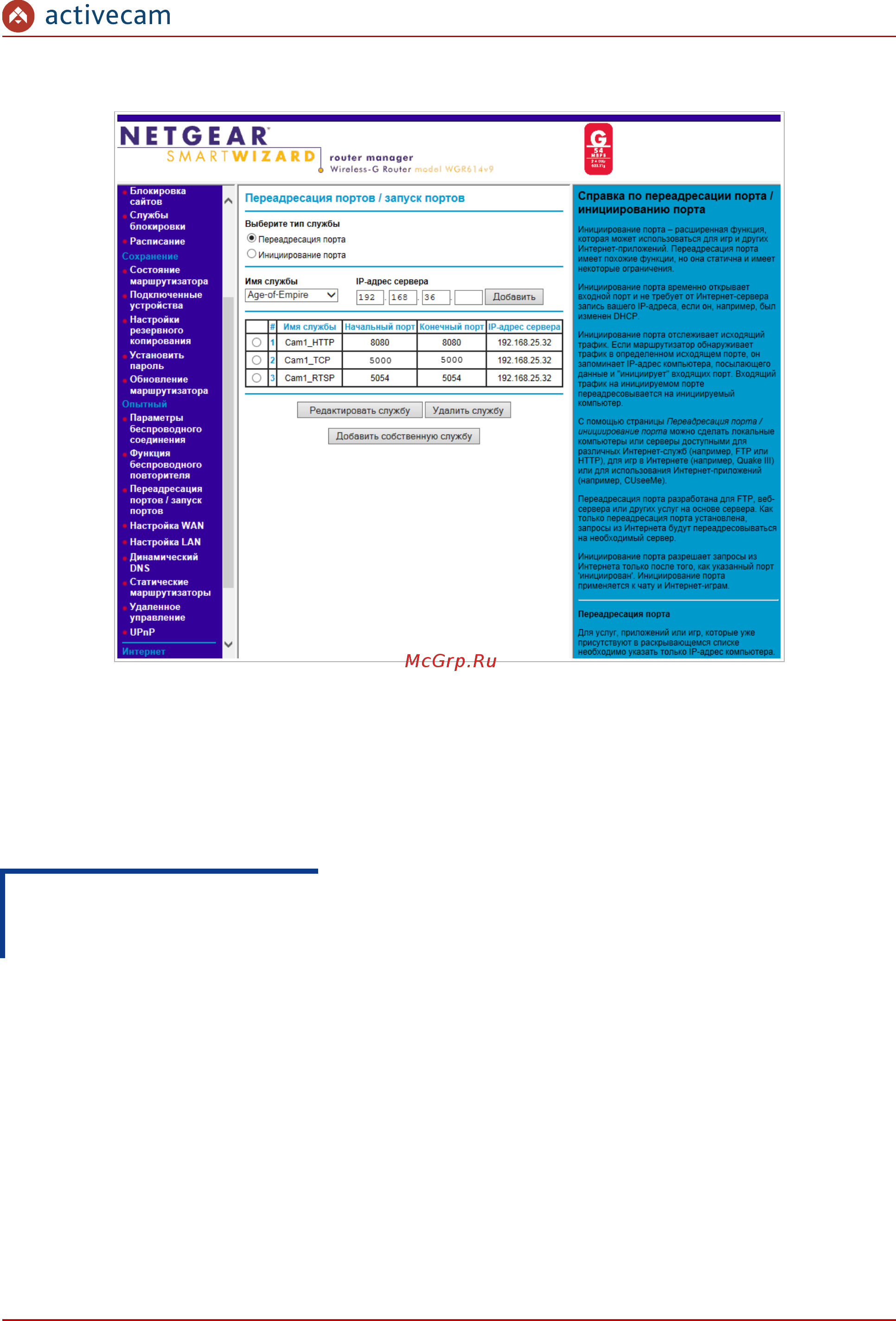

В итоге у вас должна получиться следующая картина:
Для получения доступа к IP-камере из сети Интернет введите в браузере <внешний
ip-адрес роутера>:<порт подключения к web-интерфейсу камеры>.
Пример: http://88.100.20.44:8080
ПРИМЕЧАНИЕ.
В случае необходимости настройте переадресацию портов управления и тревоги.
Руководство по эксплуатации IP-камер ActiveCam 114
