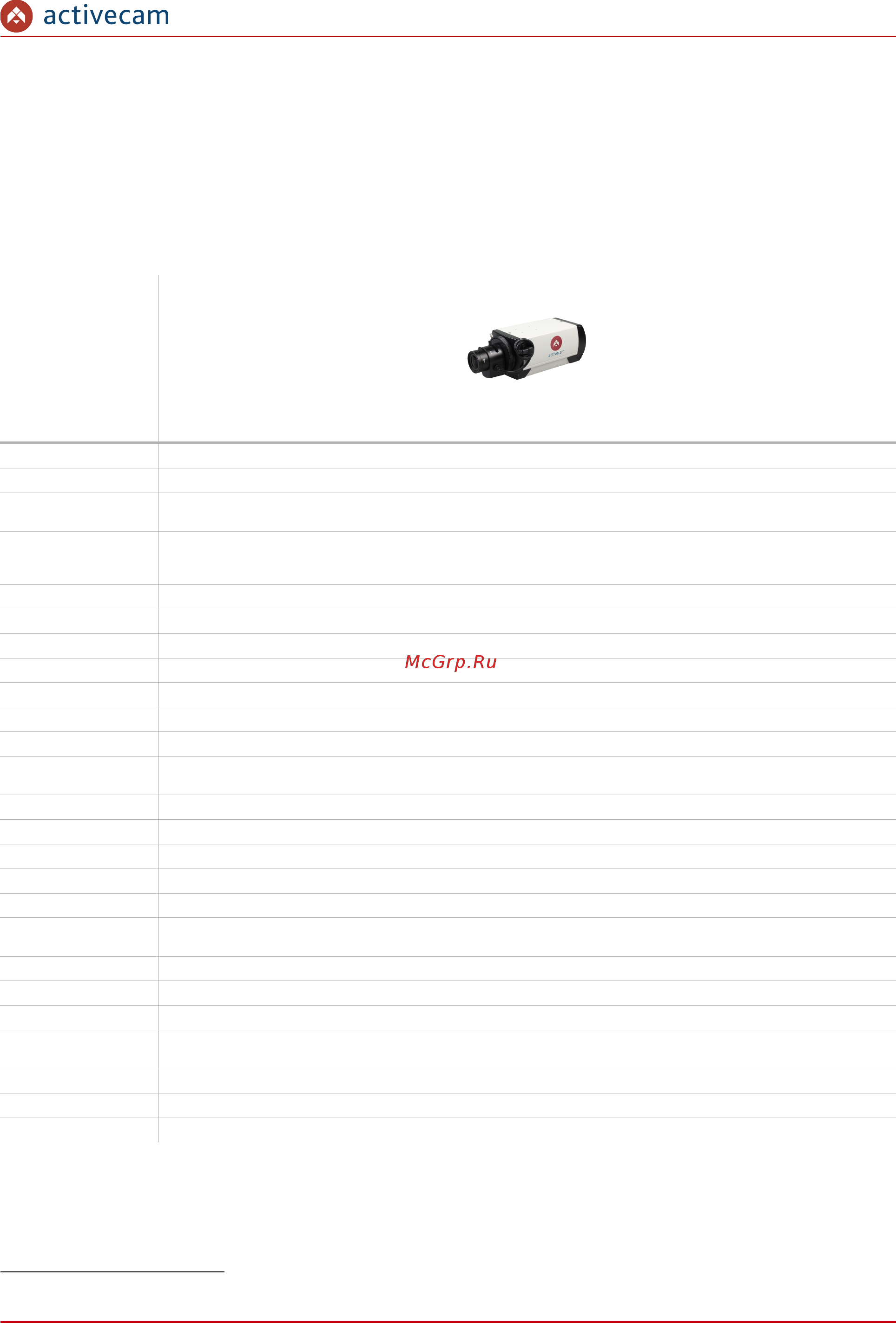

Глава 1. Введение
ГЛАВА 1. ВВЕДЕНИЕ
1.1 Общие сведения об IP-камерах ActiveCam
Основные характеристики IP-камер ActiveCam:
Характеристика AC-D1140
Корпус Стандартный корпус
Матрица 1/3" CMOS 4Мп
Максимальное
разрешение
4MP (2592x1520)
Чувствительность
Цвет:
ЧБ:
Нет
Режим «День/Ночь» Механический ИК-фильтр
ИК-подсветка Нет
Объектив C/CS-крепление
WDR Есть (Real WDR)
DNR 3D-DNR
Стандарты сжатия Н.264
Поддержка 2x потоков Да
Скорость трансляции 4MP@25fps
3MP@25fps
Максимальный битрейт 8 Mbps
Встроенный видеоархив Локальная запись на карту MicroSD
1
PIR-сенсор Нет
Аудио Двусторонний аудиоканал
Питание PoE (802.3af) / 12V DC (1A)
Максимальное
потребление
6Вт
Внутренние разъемы Нет
Внешние разъемы RJ-45, питание 12В, аудио вх/вых, тревожные вх/вых, кнопка RESET, слот MicroSD
WiFi Нет
Габаритные размеры,
мм
133 x 68 x 64
Вес, г 810
Степень защиты Нет
Рабочие температуры -10°C … +50°C
1 Рекомендуется карта памяти SanDisc до 128Гб
Руководство по эксплуатации IP-камер ActiveCam 4
