129
Настройка и регулировка принтера
Регулировка давления печатающей головки иположения подпружиненного упора
18.12.2012 105SLPlus™ Руководство пользователя P1056468-151
Регулировка давления печатающей головки
иположения подпружиненного упора
Качество печати зависит от используемых этикеток и ленты, а также от давления и
расположения подпружиненнго упора. Убедитесь, что этикетки и лента подходят для
вашего применения. Если это так, проверьте положение подпружиненного упора, а
затем — давление печатающей головки.
Регулировка положения подпружиненного упора
Может понадобиться отрегулировать подпружиненные упоры, если на одном краю
слишком светлая печать или используются очень толстые этикетки. Если давление
подпружиненного упора слишком слабое и неравномерное, этикетки и лента могут
скользить.
Для регулировки положения подпружиненных упоров выполните
следующие действия.
1. Напечатайте несколько этикеток на скорости 51 мм(2 дюйма) в секунду, выполнив
самотестирование PAUSE (см. Самотестирование PA U S E на стр.169).
2. Во время печати этикеток используйте панель управления для уменьшения
параметра темности, пока этикетки не будут печататься серым цветом вместо
черного (см. Темность печати на стр.87).
3.
Внимание! • Печатающая головка может быть горячей и стать причиной ожога.
Подождите, пока печатающая головка остынет.

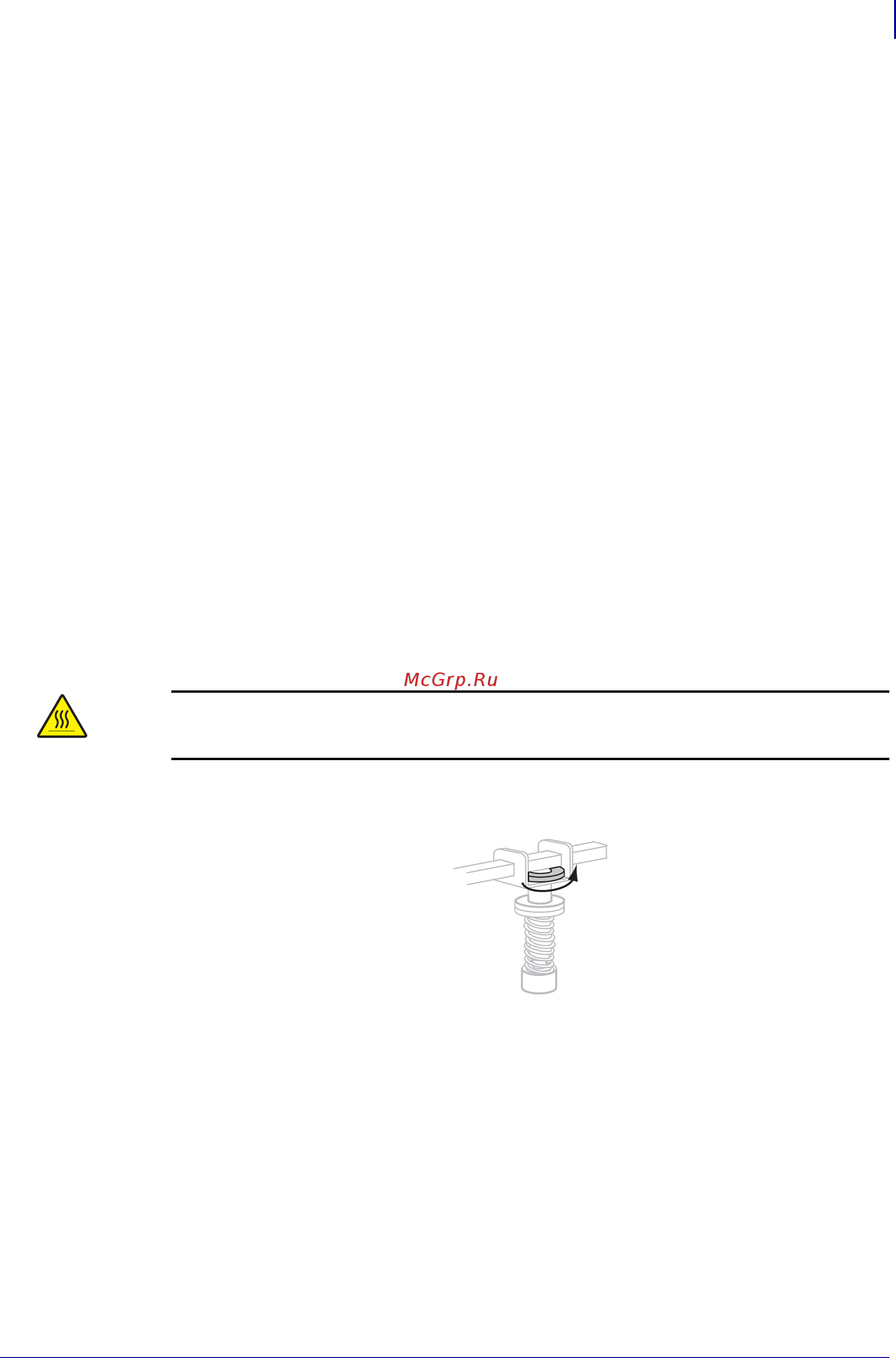

Ослабьте стопорную гайку в верхней части каждого из узлов подпружиненного
упора.
