Устранение неполадок
Диагностика принтерa
168
P1056468-151 18.12.2012
Самотестирование CANCEL
При самотестировании CANCEL распечатывается этикетка с конфигурацией принтера и
этикетка с конфигурацией сети. Другие способы распечатки этих этикеток см. в разделе
Сведения о принтере на стр.96.
Для запуска самотестирования CANCEL выполните следующие действия.
1. Выключите (O) принтер.
2. Нажмите и удерживайте клавишу CANCEL при включении (I) принтера.
Уд е р ж и вайте нажатой клавишу CANCEL, пока не погаснет первый индикатор
панели управления.

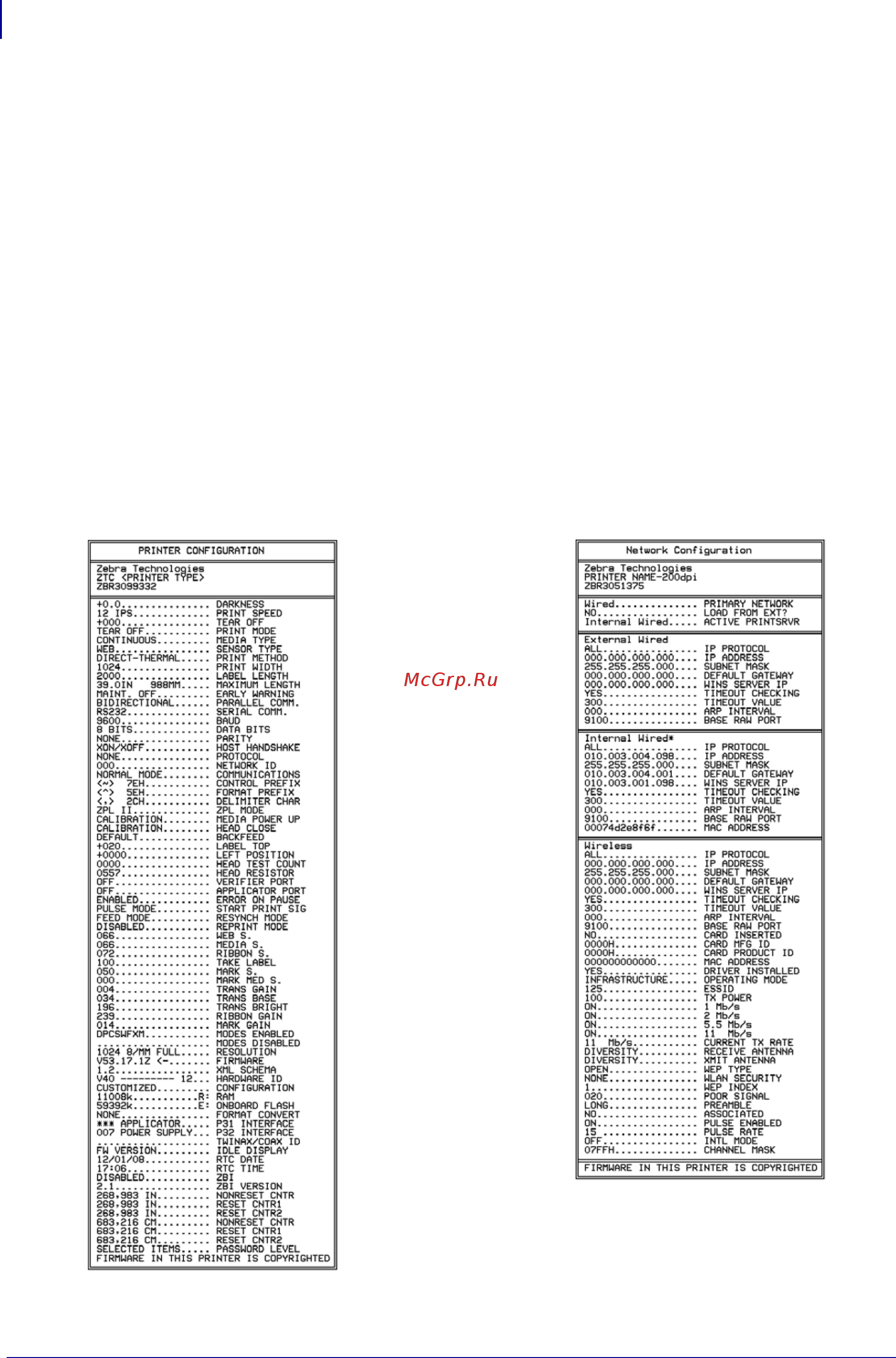

Принтер печатает этикетку с конфигурацией принтера (Рис.13), а затем этикетку
сконфигурацией сети (Рис.14).
Рис. 13 • Образец этикетки
с конфигурацией принтера
Рис. 14 • Образец этикетки
с конфигурацией сети
