49
Настройка принтера
Установка покрытия клавиатуры панели управления
18.12.2012 105SLPlus™ Руководство пользователя P1056468-151
Установка покрытия клавиатуры панели
управления
Защитное покрытие клавиатуры панели управления входит в комплект поставки
принтера (Рис.7). Это дополнительное покрытие необходимо устанавливать при
эксплуатации принтера в среде с повышенной влажностью или повышенным уровнем
загрязняющих веществ. Оно позволяет защитить клавиатуру от повреждения.

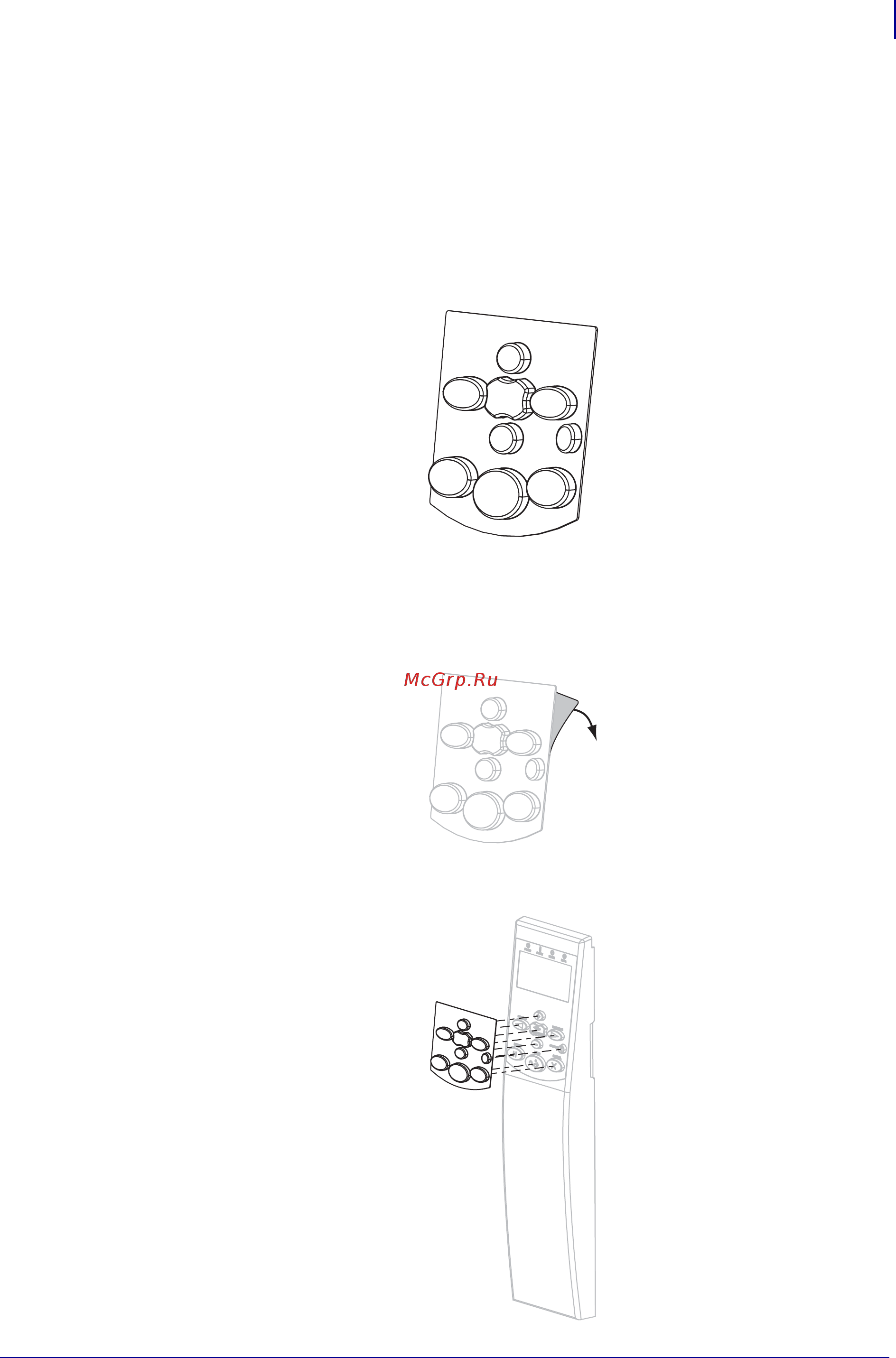

Рис. 7 • Покрытие клавиатуры панели управления
Чтобы установить покрытие клавиатуры панели управления, выполните
следующие действия.
1. Уд а л и т е бумажную полосу с оборотной стороны покрытия панели управления,
чтобы обнажить клейкий слой.
2. Аккуратно совместите покрытие с клавиатурой. Прижмите покрытие, чтобы оно
приклеилось к принтеру.
