17
Введение
Дисплей панели управления
18.12.2012 P1056468-151
Дисплей панели управления
Панель управления содержит дисплей, на котором можно просмотреть состояние
принтера или изменить его рабочие параметры. В этом разделе описано, как переходить
в системе меню и изменять значения элементов меню.
По завершении принтером последовательности включения дисплей переходит к
отображению в режиме бездействя (Рис.3).

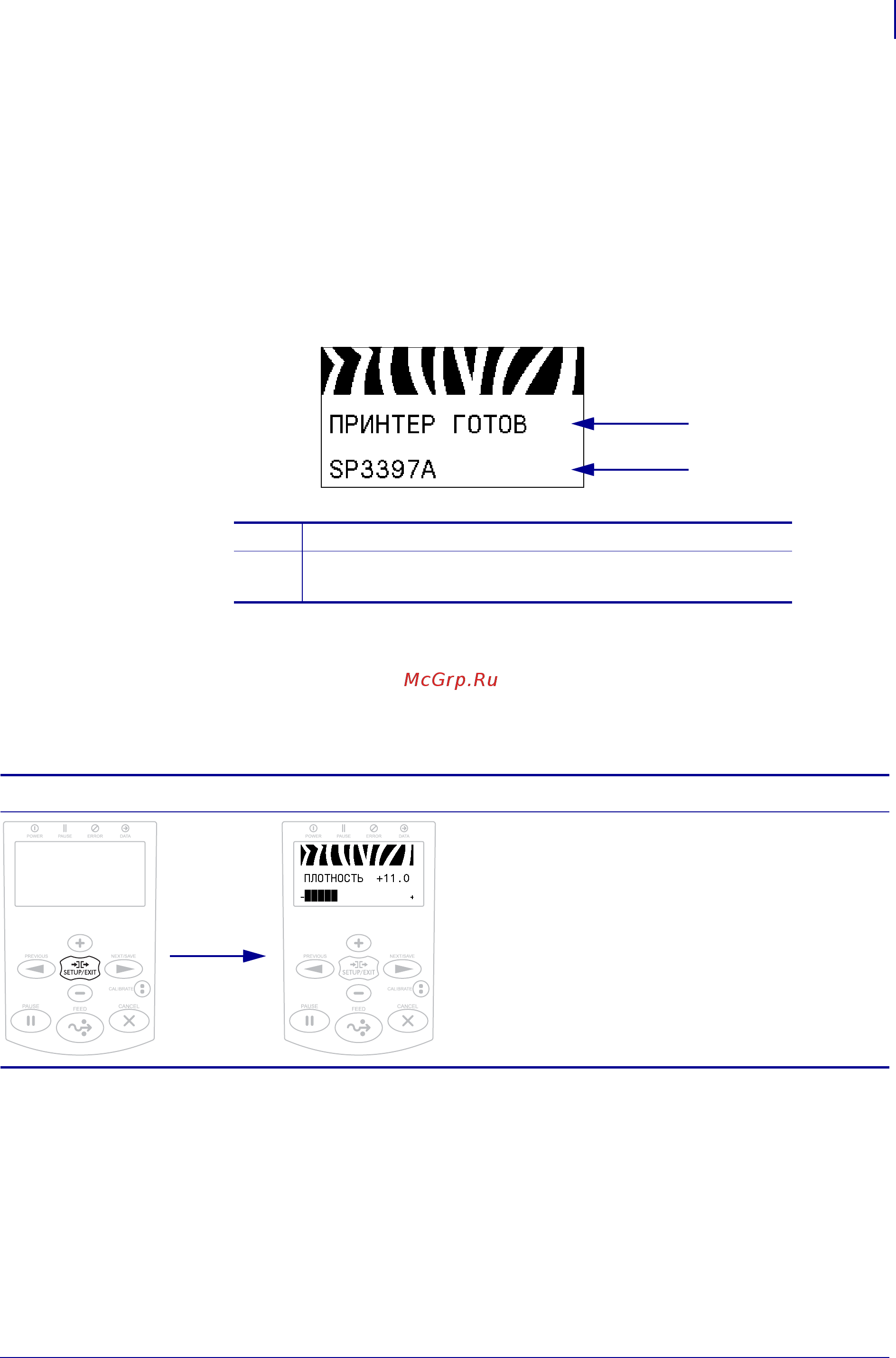

Рис. 3 • Отображение в режиме бездействия
Переходы между параметрами дисплея
Таблица 2 содержит доступные варианты переходов между параметрами дисплея.
1
Текущее состояние принтера
2
Информация, заданная, как описано в разделе
Отображение в режиме бездействия на стр.101
1
2
Таблица 2 • Переходы
Вход в режим установки
Чтобы войти в режим установки, в режиме
бездействия (Рис.3) нажмите клавишу SETUP
(НАСТРОЙКА). Принтер отобразит первый
параметр.
