Введение
Дисплей панели управления
18
P1056468-151 18.12.2012

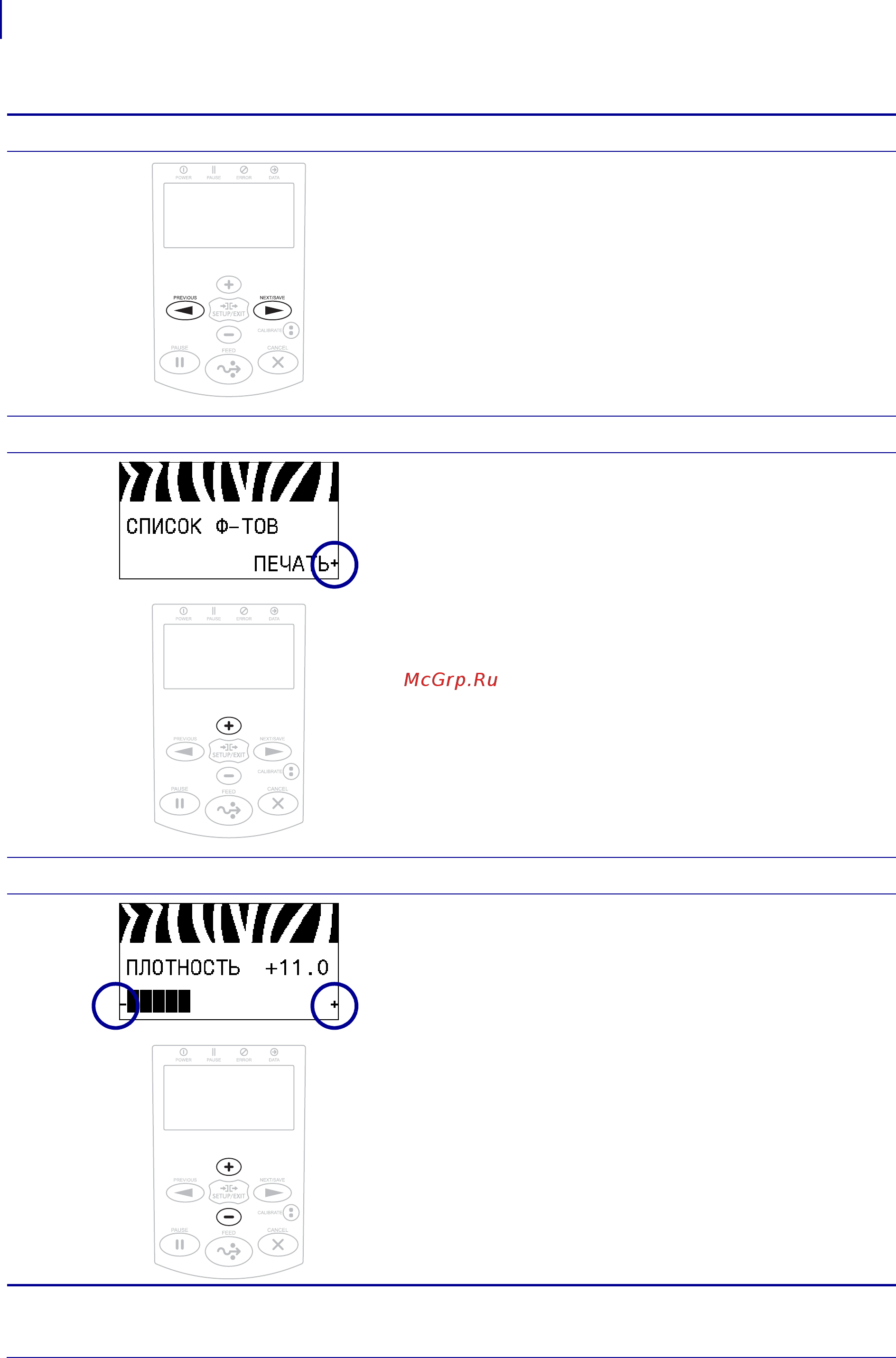

Прокрутка параметров
Для прокрутки параметров используйте клавиши
PREVIOUS (ПРЕДЫДУЩИЙ) и NEXT/SAVE
(СЛЕДУЮЩИЙ/СОХРАНИТЬ).
Выполнение действия
Значок + означает, что действие может быть
выполнено.
Нажмите клавишу PLUS (УВЕЛИЧЕНИЕ) (+)
для выполнения указанного действия.
Изменение значений параметров
Значки - и + показывают, что значение можно
изменить.
Нажмите клавишу PLUS (УВЕЛИЧЕНИЕ) (+)
или MINUS (УМЕНЬШЕНИЕ) (-) для
прокрутки списка доступных значений.
Таблица 2 • Переходы (продолжение)
Содержание
