137
Регламентное техническое обслуживание
Расписание и процедуры чистки
18.12.2012 P1056468-151

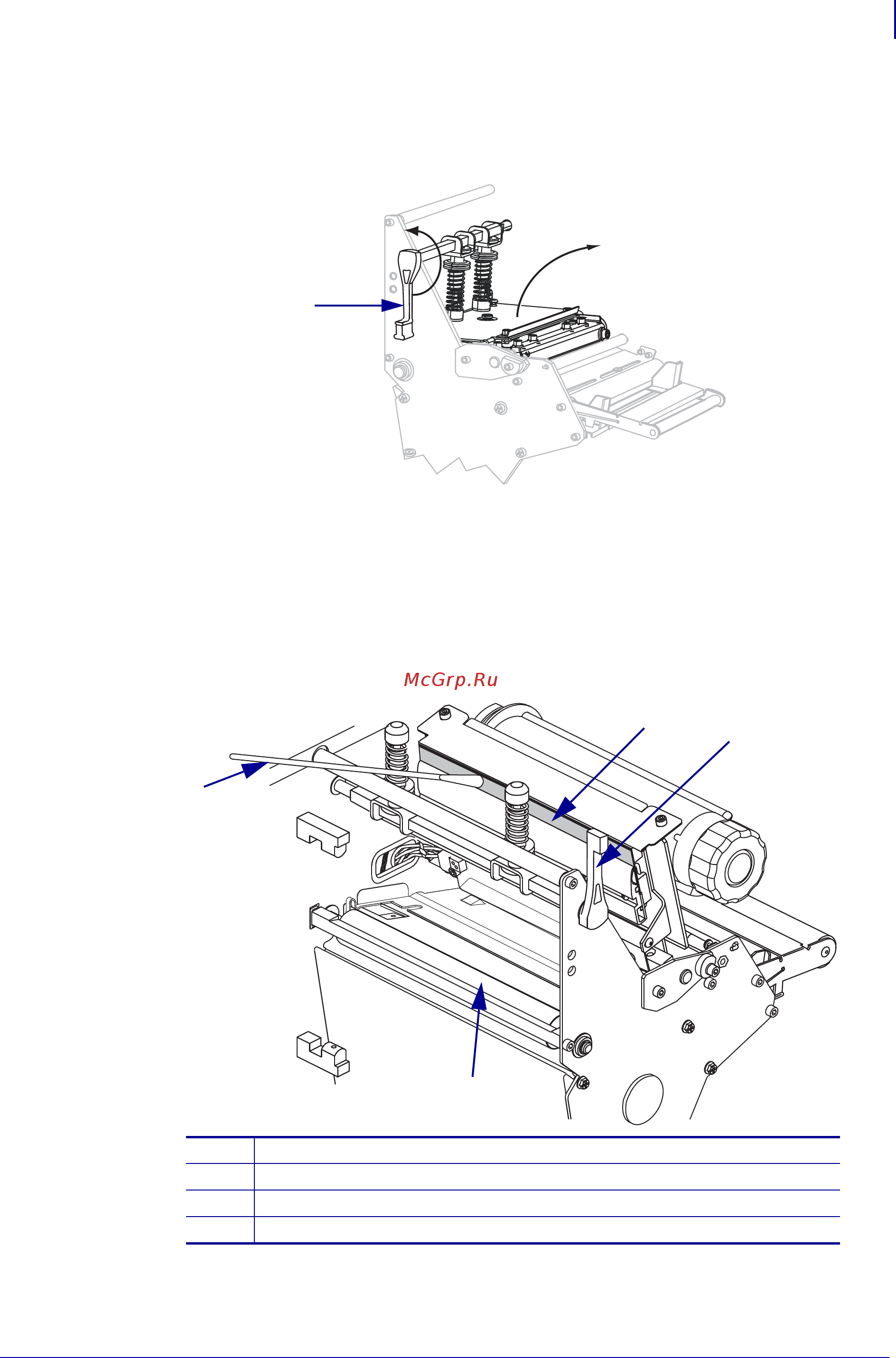

Для очистки печатающей головки и валика выполните следующие
действия.
1. Откройте узел печатающей головки, повернув рычаг открывания головки (1).
2. Уд а л и т е носитель и ленту (если они загружены).
3. С помощью тампона из набора для профилактического обслуживания (номер по
каталогу 47362) протрите коричневую полоску на узле печатающей головки по всей
длине. Вместо набора для профилактического обслуживания можно использовать
чистый тампон, смоченный в растворе, состоящем из изопропилового спирта (не
менее 90 %) и деионизированной воды (не более 10 %). Дайте растворителю
испариться.
4. Поворачивая валик вручную, тщательно очистите его тампоном. Дайте
растворителю испариться.
1
Тампон
2
Печатный валик
3
Печатающие элементы печатающей головки
4
Рычаг открывания головки
1
1
2
3
4
