141
Регламентное техническое обслуживание
Расписание и процедуры чистки
18.12.2012 P1056468-151
Чистка держателя
Очистите держатель, если клейкий слой этикетки или наклейка прилипают к нижней
части. На Рис.12 показано расположение держателя.

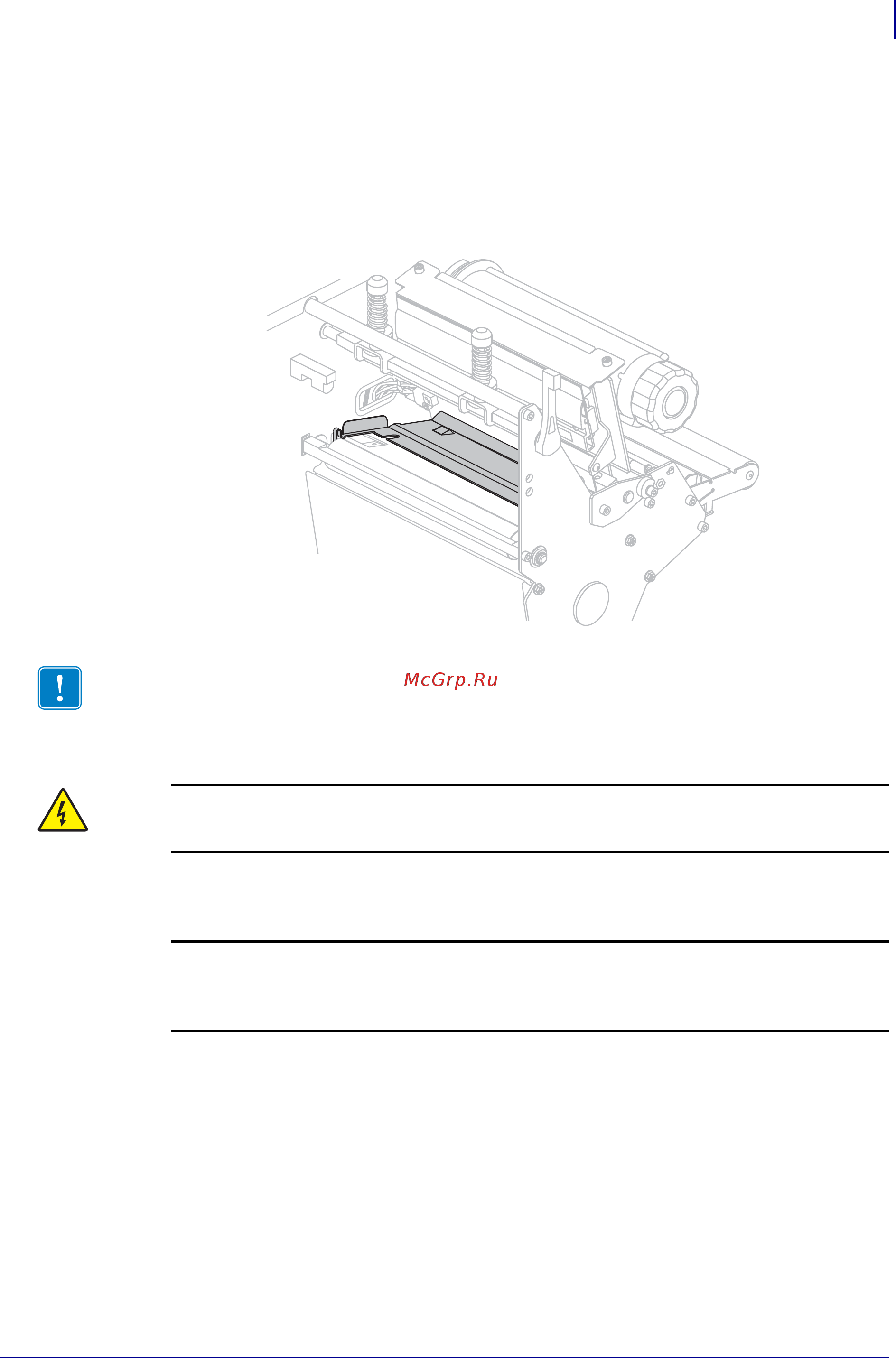

Рис. 12 • Расположение держателя
Для очистки держателя выполните следующие действия.
1.
2.
Важно • Будьте осторожны, чтобы не погнуть и не скрутить металлический держатель
при его извлечении или установке в принтер.
Внимание! • Перед проведением любых работ по обслуживанию принтера
выключите его (
O) и отсоедините от источника питания.
Выключите принтер (O) и отсоедините шнур питания, а также все кабели передачи
данных.
Внимание! • При выполнении любых действий вблизи открытой печатающей
головки снимите кольца, часы, ожерелья, идентифиационные карточки-пропуски
и другие металлические предметы, которые могут коснуться печатающей головки.
Откройте печатающую головку и выньте носитель и ленту (если они
присутствуют).
