Zebra 105SL Plus Инструкция по эксплуатации онлайн [142/202] 259036
![Zebra 105SL Plus Инструкция по эксплуатации онлайн [142/202] 259036](/views2/1303413/page142/bg8e.png)
Регламентное техническое обслуживание
Расписание и процедуры чистки
142
P1056468-151 18.12.2012

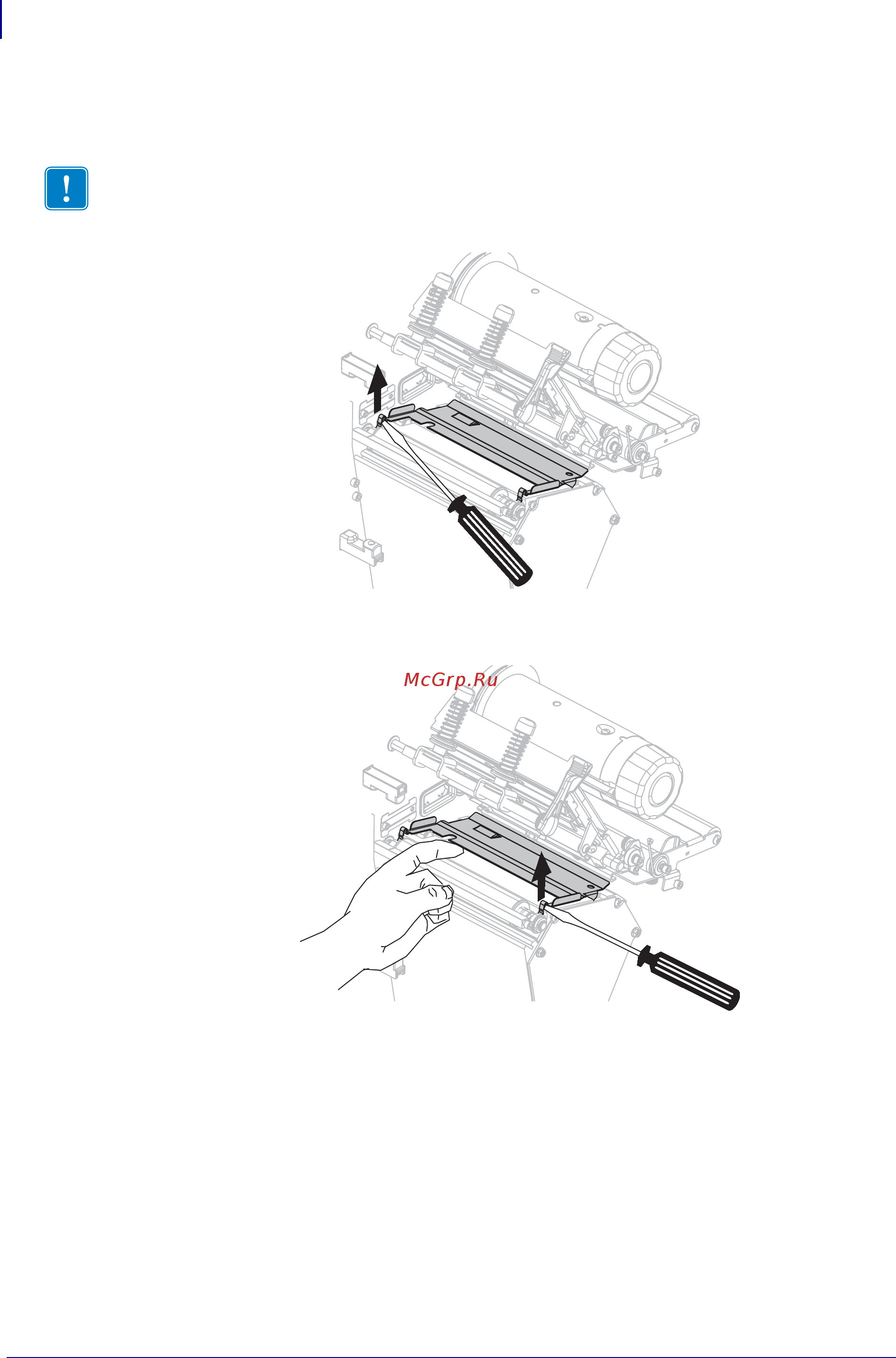

3. Вставьте отвертку с узким шлицем или аналогичный инструмент в петлю с левой
стороны держателя. Осторожно потяните левую сторону держателя и при
необходимости придерживайте его левой рукой.
4. Вставьте отвертку с узким шлицем или аналогичный инструмент в петлю с правой
стороны держателя. Осторожно потяните правую сторону держателя.
Важно • Не допускайте изгибания, скручивания или другого деформирования
петель. Если держатель поврежден, вы должны заменить его новым, чтобы
обеспечить правильность работы датчика.
