Настройка и эксплуатация принтера
Загрузка носителя
18.12.2012 P1056468-151
Завершающие шаги для режима резака 7.
8.
9.

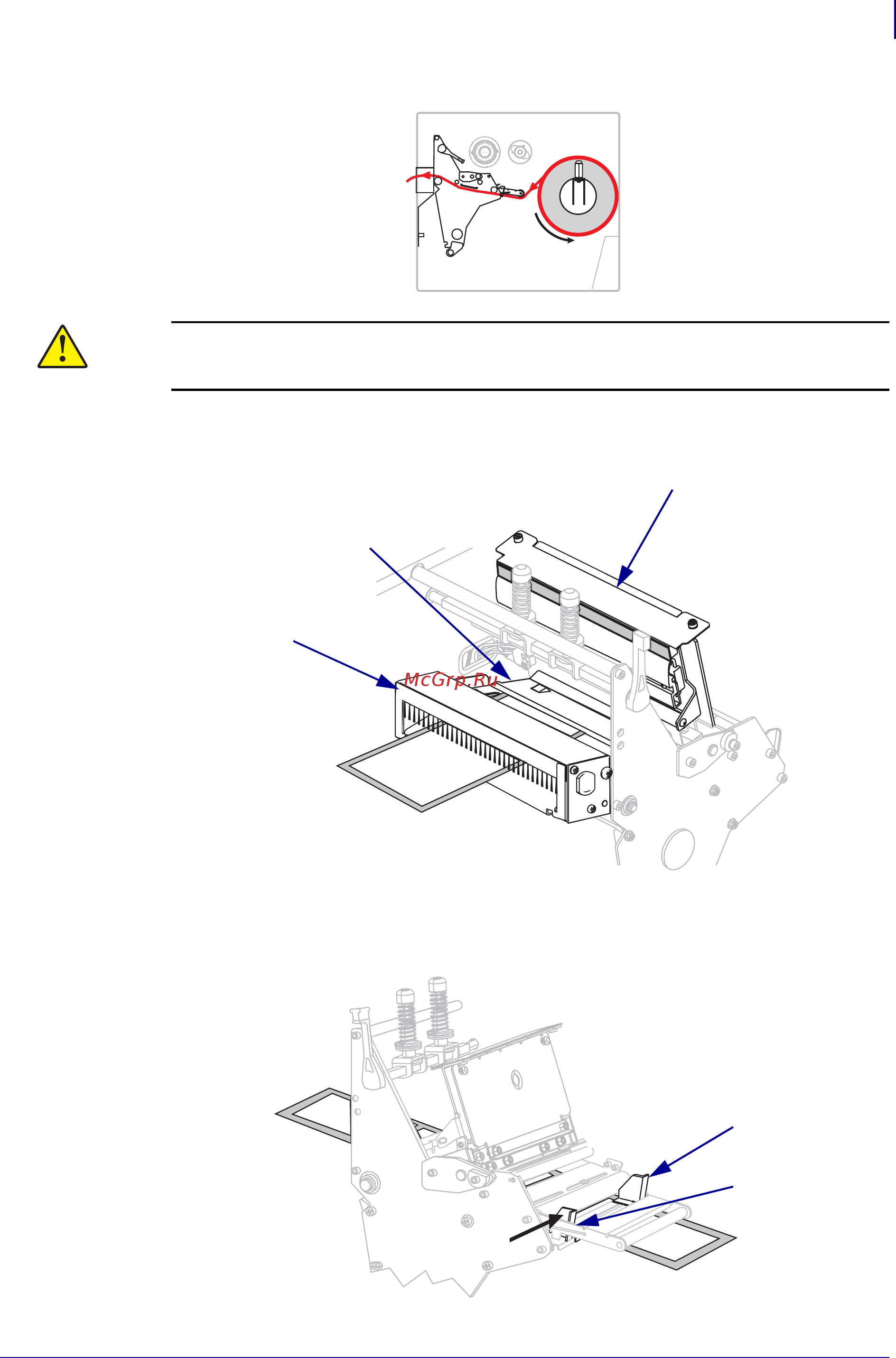

Выровняйте носитель с внутренней направляющей носителя (1). Задвиньте
внешнюю направляющую носителя (
2) так, чтобы она лишь слегка касалась
края носителя.
Внимание! • Лезвие резака очень острое. Не прикасайтесь к лезвию и не
протирайте его пальцами.
Протяните носитель под печатающей головкой (1) и держателем (2), а затем через
узел резака (
3).
