Настройка и эксплуатация принтера
Загрузка носителя
82
P1056468-151 18.12.2012

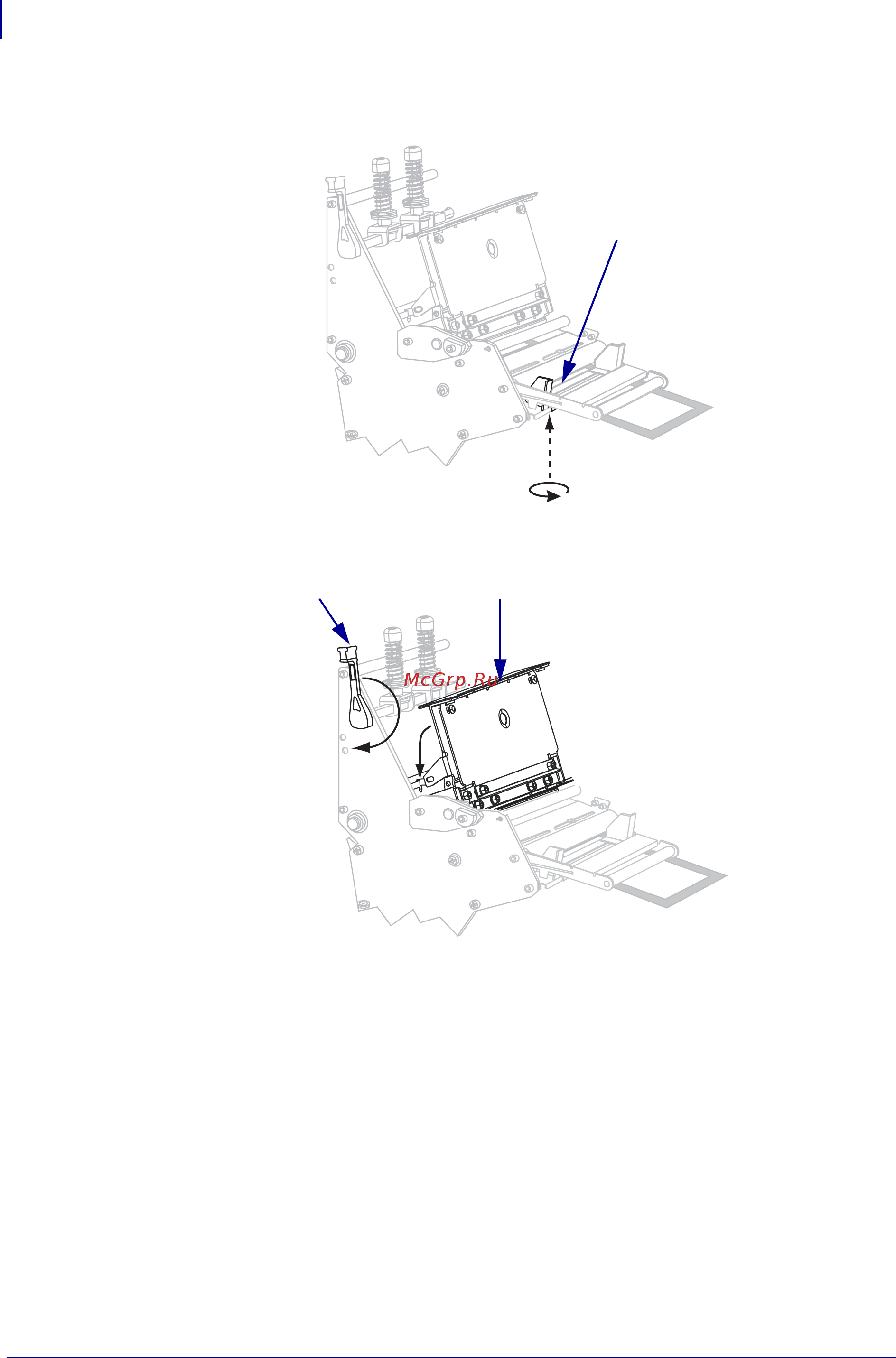

10. Затяните винт-барашек (он не виден под этим углом), расположенный на нижней
части внешней направляющей носителя (
1).
11. Нажмите на печатающую головку (1), а затем поверните рычаг открывания головки
(
2) до его фиксации.
Подложка наматывается на шпиндель перемотки или катушку.
