Zebra 105SL Plus [140/202] Датчик пропускания носителя
![Zebra 105SL Plus [140/202] Датчик пропускания носителя](/views2/1303413/page140/bg8c.png)
Регламентное техническое обслуживание
Расписание и процедуры чистки
140
P1056468-151 18.12.2012
Датчик пропускания носителя

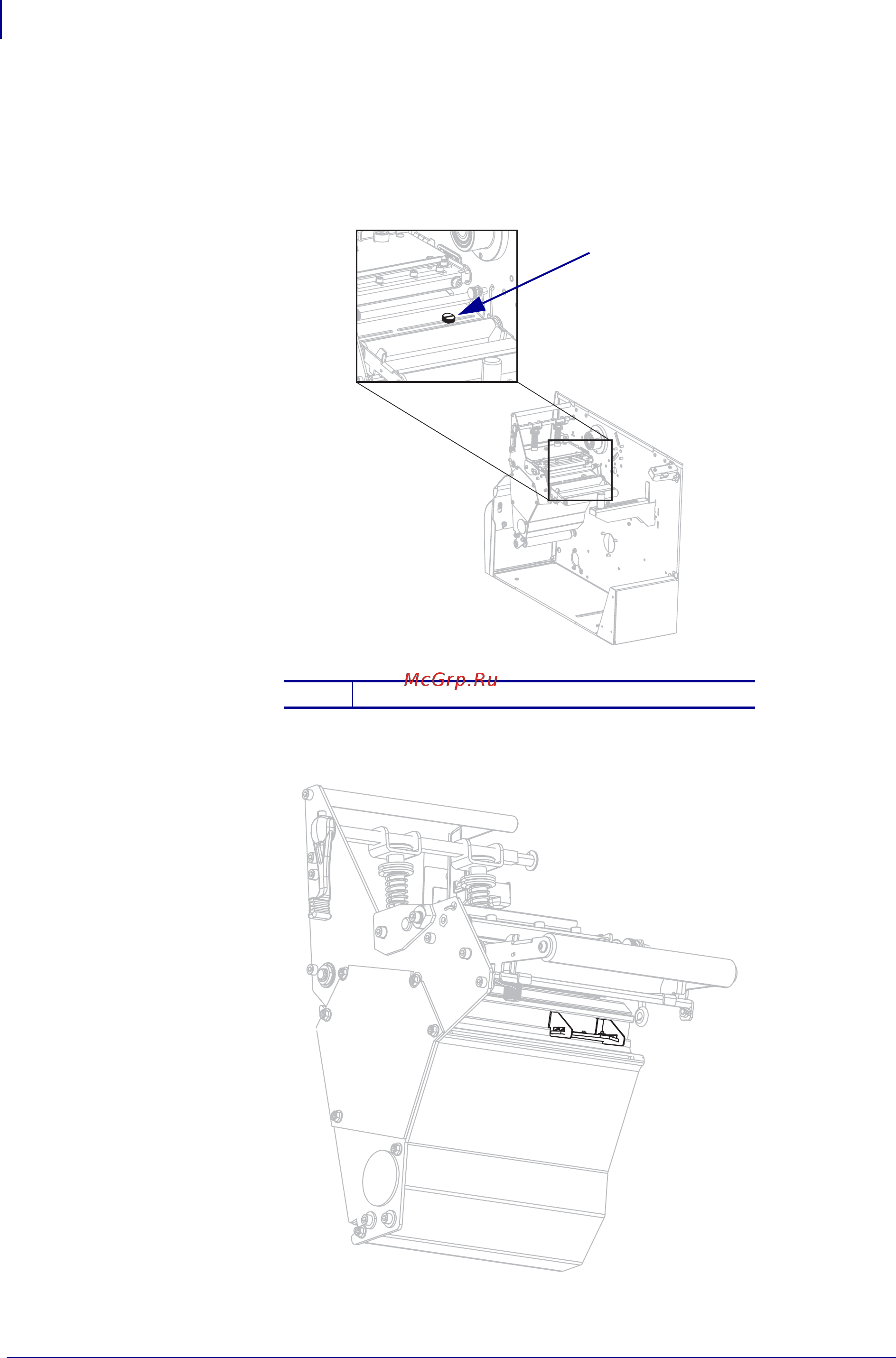

Верхний и нижний датчики пропускания носителя показаны на Рис.10 и Рис.11.
Рис. 10 • Верхний датчик носителя
Рис. 11 • Нижний датчик носителя
1
Винт регулировки верхнего датчика носителя
XX
YY
ZZ
1
