Настройка и эксплуатация принтера
Загрузка носителя
66
P1056468-151 18.12.2012

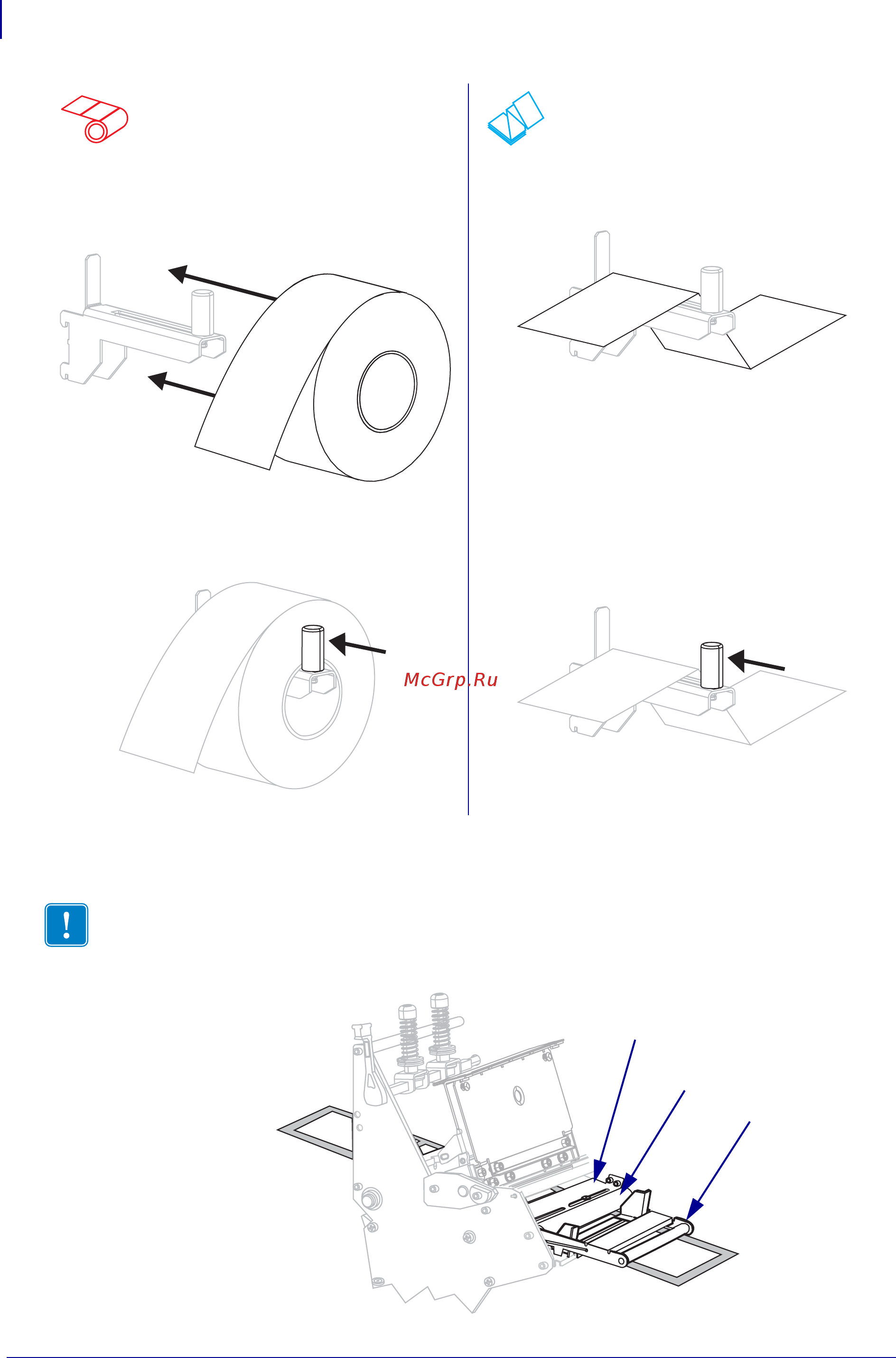

5. Пропустите носитель под валиком узла натяжения полосы (1), валиком направления
носителя (
2) и верхним датчиком носителя (3).
c. Поместите рулон носителя на кронштейн
подачи носителя. Протолкните рулон назад
до упора.
c. Поместите носитель поверх кронштейна
подачи носителя.
d. Сдвиньте направляющую подачи носителя
так, чтобы она касалась края рулона.
d. Сдвиньте направляющую подачи носителя
так, чтобы она слегка касалась края
носителя.
Рулонный носитель
(продолжение)
Фальцованный носитель
(продолжение)
Важно • Убедитесь, что носитель пропущен под этими компонентами. Если
носитель будет находиться поверх них, он заслонит датчик ленты и вызовет ложное
сообщение об ошибке
RIBBON OUT (ЗАКОНЧИЛАСЬ ЛЕНТА).
2
3
1
