Настройка и регулировка принтера
Регулировка давления печатающей головки иположения подпружиненного упора
132
P1056468-151 105SLPlus™ Руководство пользователя 18.12.2012

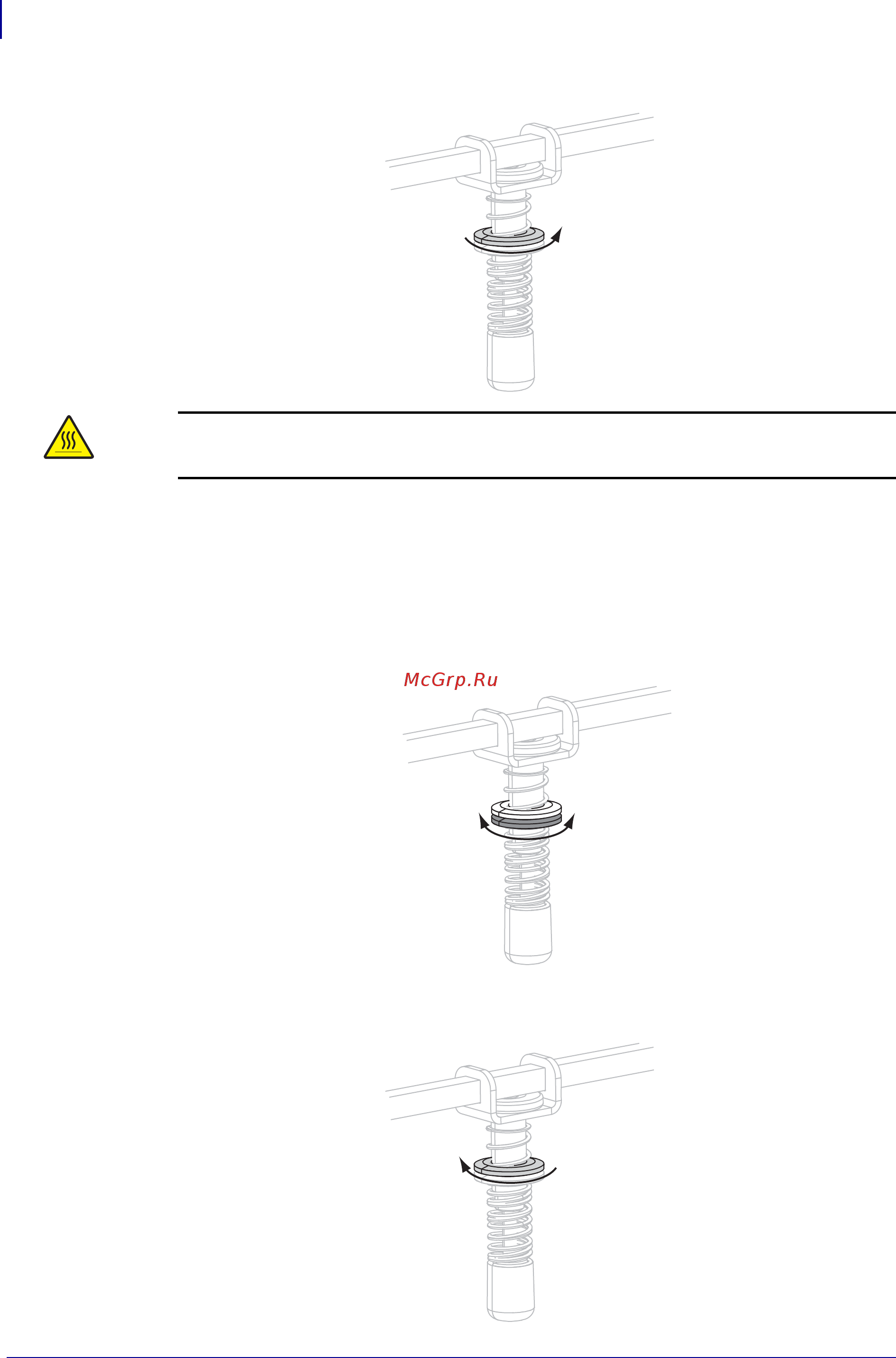

3. Ослабьте стопорную гайку на узле подпружиненного упора.
4.
5.
Чтобы зафиксировать давление подпружиненного упора, затяните стопорную гайку,
плотно прижав ее к регулировочной гайке.
Внимание! • Печатающая головка может быть горячей и стать причиной ожога.
Подождите, пока печатающая головка остынет.
Перемещайте регулировочную гайку до тех пор, пока не будет достигнуто
приемлемое качество печати. Используйте самое низкое давление, при котором
обеспечивается желаемое качество печати.
• Чтобы увеличить давление печатающей головки, переместите
регулировочную гайку вниз.
• Чтобы уменьшить давление печатающей головки, переместите
регулировочную гайку вверх.
