Устранение неполадок
Сообщения об ошибках
158
P1056468-151 18.12.2012

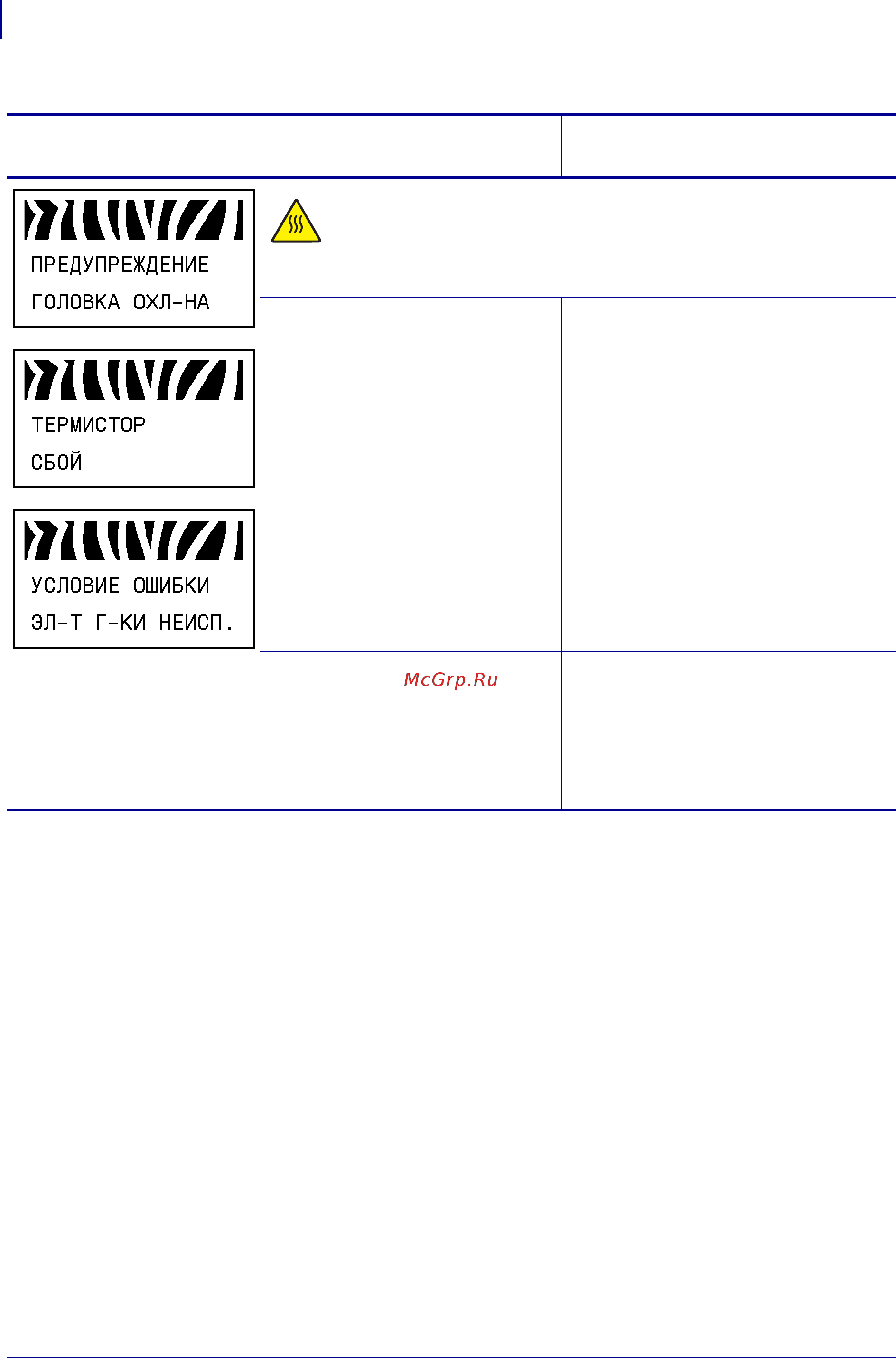

Принтер останавливается;
индикатор ERROR
(ОШИБКА) горит; на
принтере циклически
отображаются эти три
сообщения.
Внимание! • Эти сообщения об ошибках могут появляться,
если неправильно подключен кабель данных печатающей
головки или питания. Печатающая головка может быть горячей
и стать причиной ожога. Подождите, пока печатающая головка остынет.
Кабель данных печатающей
головки подключен
неправильно.
Внимание! • Выключите (O)
принтер перед выполнением этой
процедуры. В противном случае
печатающая головка может быть
повреждена.
1. Выключите (O) принтер.
2. Отсоедините и повторно
подсоедините кабель данных
к печатающей головке.
3. Убедитесь, что разъем кабеля
полностью вставлен в разъем
печатающей головки.
4. Включите (I) принтер.
В печатающей головке
неисправен термистор.
Обратитесь к специалисту по
обслуживанию.
Таблица 15 • Сообщения об ошибках (продолжение)
Отображаемое
состояние принтера
Возможная причина Рекомендуемое решение
