Введение
Дисплей панели управления
22
P1056468-151 18.12.2012

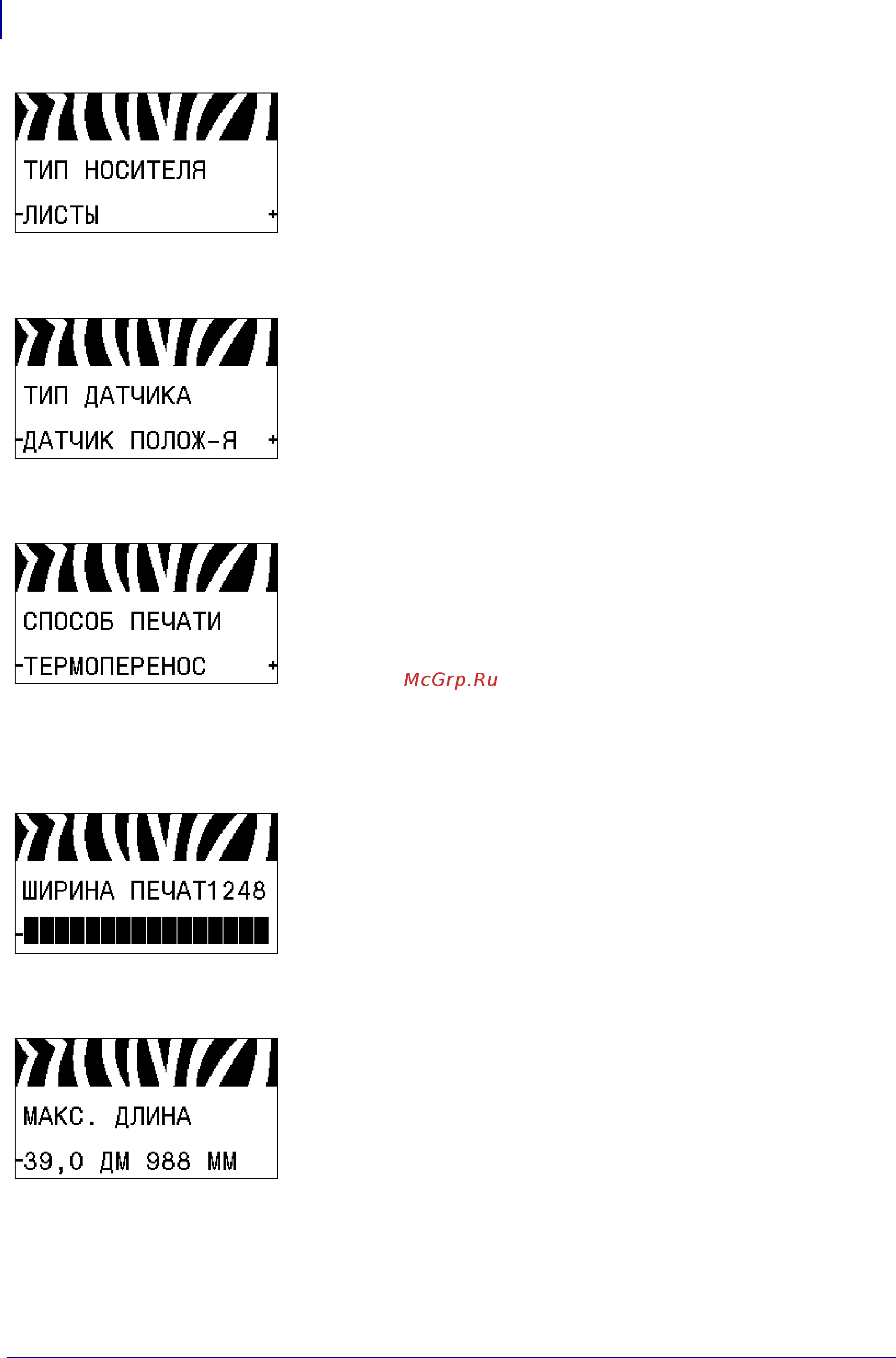

Установка типа носителя
Выберите тип носителя, который будет использован.
Дополнительные сведения см. в разделе Тип носителя
на стр.89.
Выбор датчика носителя
Выберите датчик носителя, соответствующий используемому
носителю.
Дополнительные сведения см. в разделе Тип датчика
на стр. 111.
Выбор способа печати
Укажите, используется ли лента. Лента необходима для печати
на носителях стермопереносом, а для носителей
прямой
термопечати не нужна.
Чтобы определить, необходимо ли использовать ленту,
см. раздел Когда используется лента на стр.53.
Дополнительные сведения см. в разделе Способ печати
на стр.90.
Регулировка ширины печати
Уста новит е ширину используемых этикеток.
Дополнительные сведения см. в разделе Ширина печати
на стр.90.
Установка максимальной длины этикетки
Уста новит е значение максимальной длины этикетки хотя бы
на 1,0 дюйм (25,4 мм) больше суммы длины самой этикетк и
зазора между этикетками. Если установлено значение меньше
длины этикетки, принтер считает, что загружен сплошной
носитель, и не может быть откалиброван.
Дополнительные сведения см. в разделе Максимальная длина
этикетки на стр.91.
