Введение
Дисплей панели управления
26
P1056468-151 18.12.2012

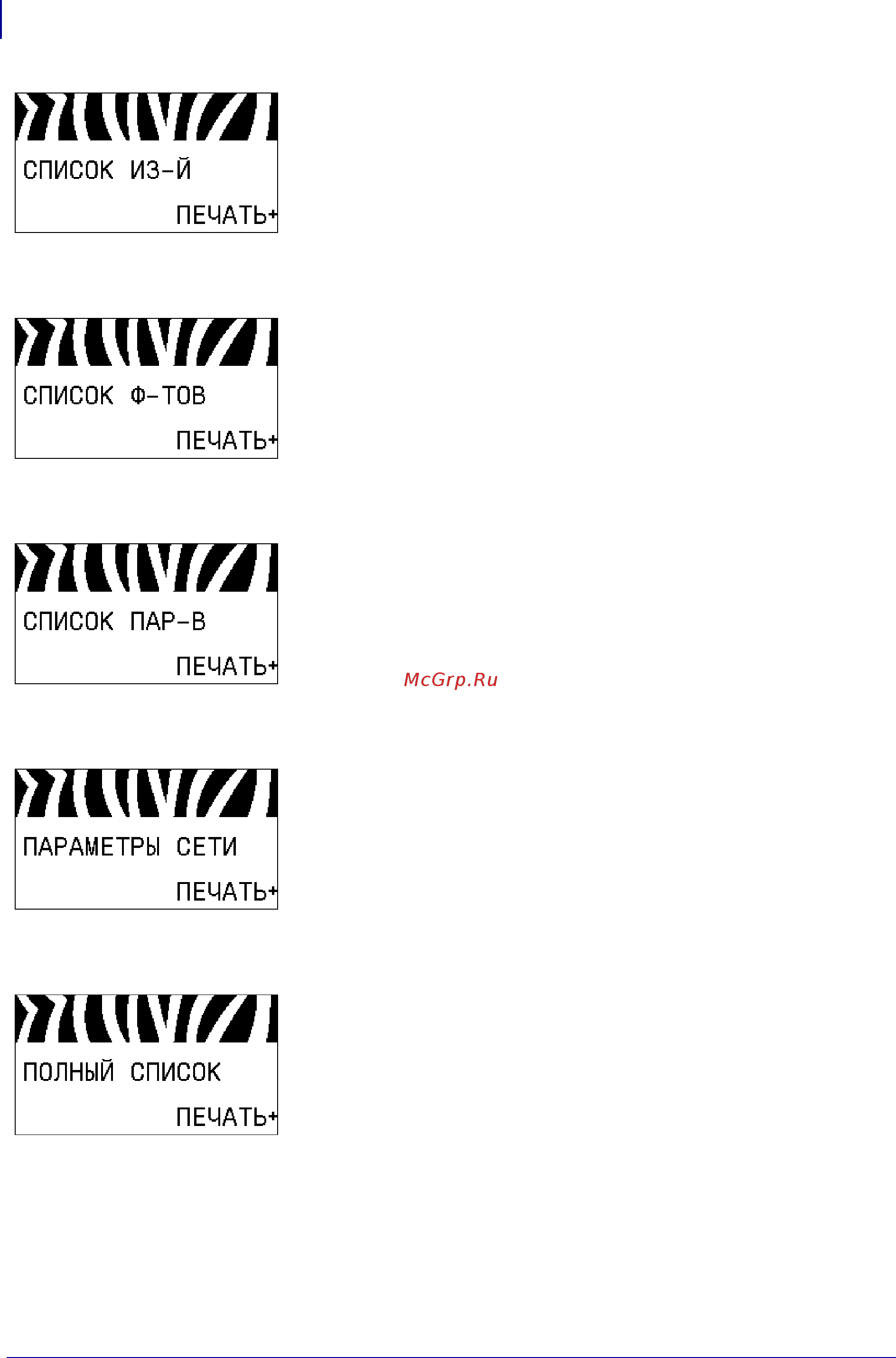

Печать списка изображений
Этот параметр позволяет распечатать этикетку со списком
доступных изображений, которые хранятся в ОЗУ принтера,
флэш-памяти или на дополнительной карте памяти.
Дополнительные сведения см. в разделе Сведения о принтере
на стр.96.
Печать списка форматов
Этот параметр позволяет распечатать этикетку со списком
доступных форматов, которые хранятся в ОЗУ принтера,
флэш-
памяти или на дополнительной карте памяти.
Дополнительные сведения см. в разделе Сведения о принтере
на стр.96.
Печать этикетки с конфигурацией принтера
Этот параметр позволяет распечатать этикетку с
конфигурацией (см. рис.13 на стр.168), описывающую
текущую конфигурацию принтера.
Дополнительные сведения см. в разделе Сведения о принтере
на стр.96.
Распечатка этикетки с сетевой конфигурацией
Этот параметр
позволяет распечатать этикетку с
конфигурацией (см. рис.14 на стр.168) с описанием
параметров установленного сервера печати.
Дополнительные сведения см. в разделе Сведения о принтере
на стр.96.
Печать всех этикеток
Этот параметр позволяет распечатать этикетки со списками
всех доступных шрифтов, штрихкодов, изображений и
форматов, а также с текущей конфигурацией принтера и сети.
Дополнительные сведения
см. в разделе Сведения о принтере
на стр.96.
