51
Настройка и эксплуатация принтера
Типы носителей
18.12.2012 P1056468-151

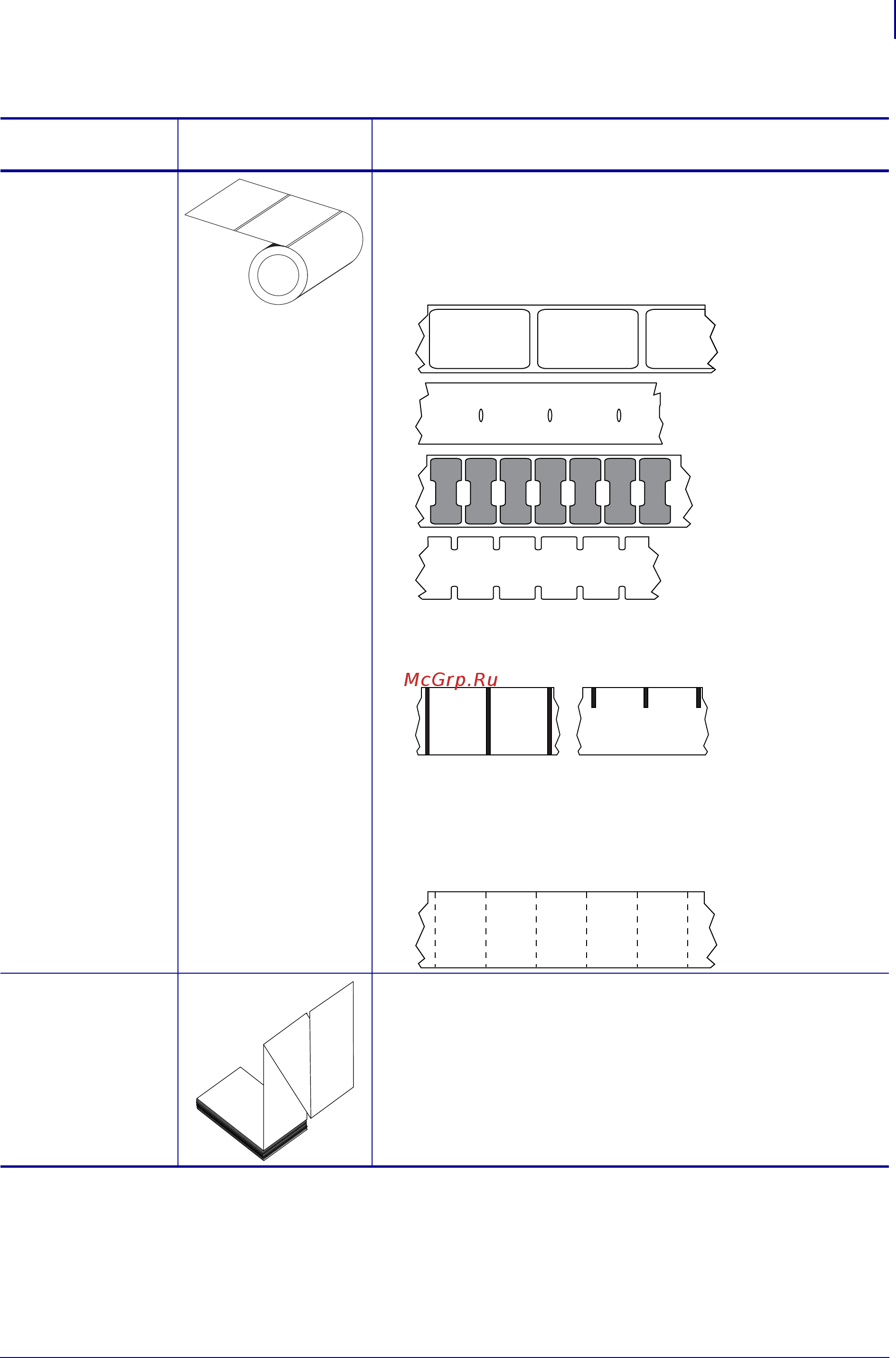

Таблица 5 • Рулонный и фальцованный носители
Тип носителя
Внешний вид
носителя
Описание
Несплошной
рулонный
носитель
Рулонный носитель намотан на катушку диаметром 76 мм
(3 дюйма). Для разделения этикеток или ярлыков
применяют один из следующих методов.
• В носителе с формовкой этикетки разделяются
спомощью зазоров, отверстий или пазов.
• В носителе с черными метками для обозначения мест
разделения этикеток используются предварительно
напечатанные на обратной стороне черные метки.
• Перфорированный носитель имеет перфорацию,
которая позволяет легко разделять между собой
этикетки или ярлыки. Дополнительно между
этикетками или ярлыками могут содержаться черные
метки или другие разделители.
Несплошной
фальцованный
носитель
Фальцованный носитель складывается гармошкой.
Фальцованный носитель может иметь те же типы
разделения этикеток, что и рулон с разделением этикеток.
Границы между этикетками находятся
на сгибах или рядом
с ними.
