59
Настройка и эксплуатация принтера
Загрузка ленты
18.12.2012 P1056468-151

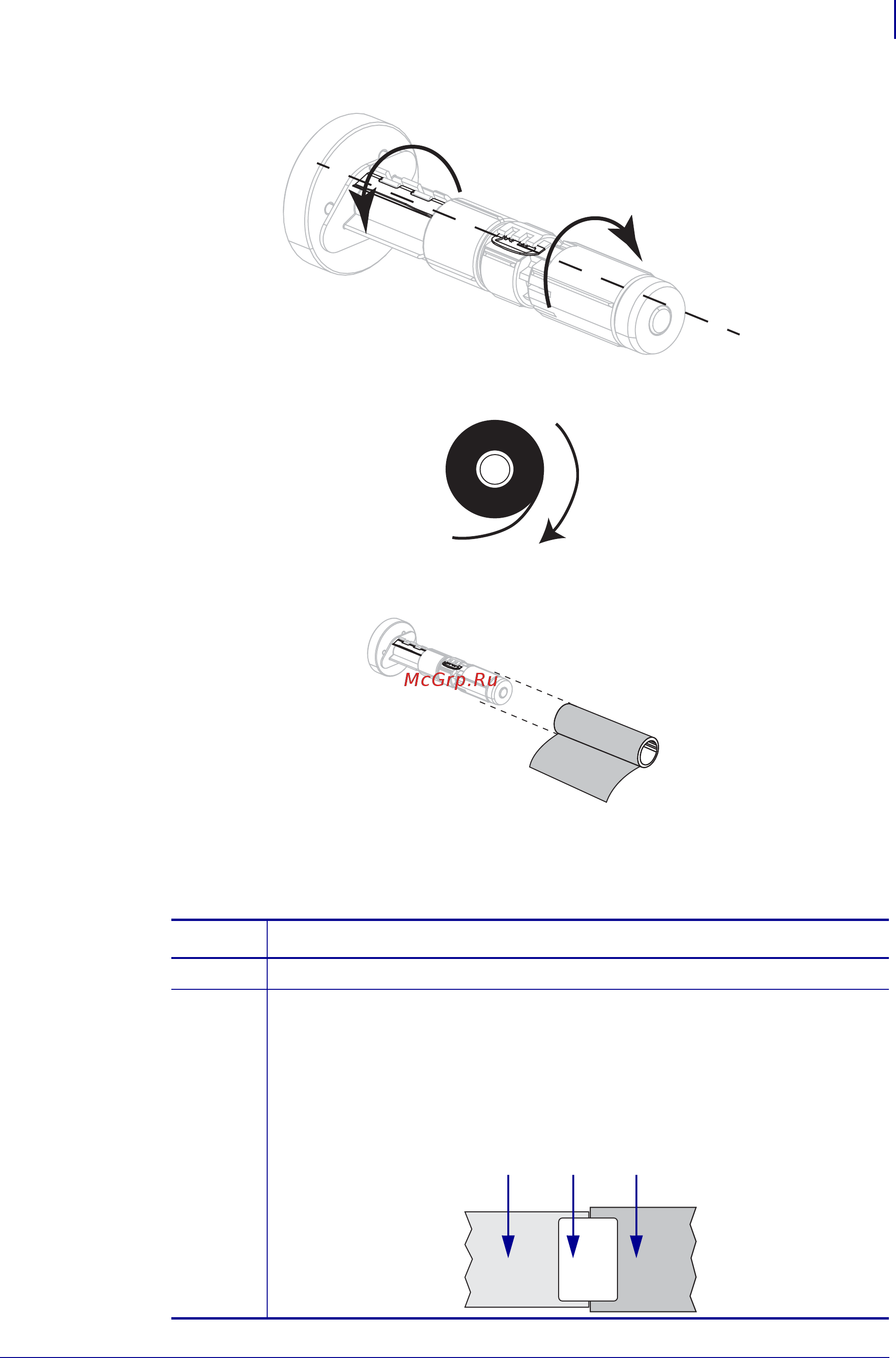

3. Выровняйте сегменты подающего шпинделя ленты.
4. Разверните ленту так, чтобы ее свободный конец сматывался по часовой стрелке.
5. Поместите рулон ленты на подающий шпиндель. Протолкните рулон назад до
упора.
6. Направляющая ленты позволяет легко загружать и вынимать ленту. Не прикреплена
ли на конце рулона ленты бумага или что-то еще, что могло бы служить в качестве
ее направляющей?
Если... Тогда…
Да Перейдите к следующему действию.
Нет
a. Оторвите от рулона полоску носителя (этикетки и подложку)
длиной около 150–305 мм (6–12 дюймов).
b. Отклейте этикетку от полоски носителя.
c. Используйте этикетку (1), чтобы прикрепить конец ленты (2)
кполоске носителя (
3). Полоска носителя будет служить
направляющей.
23 1
