Настройка и эксплуатация принтера
Загрузка ленты
62
P1056468-151 18.12.2012

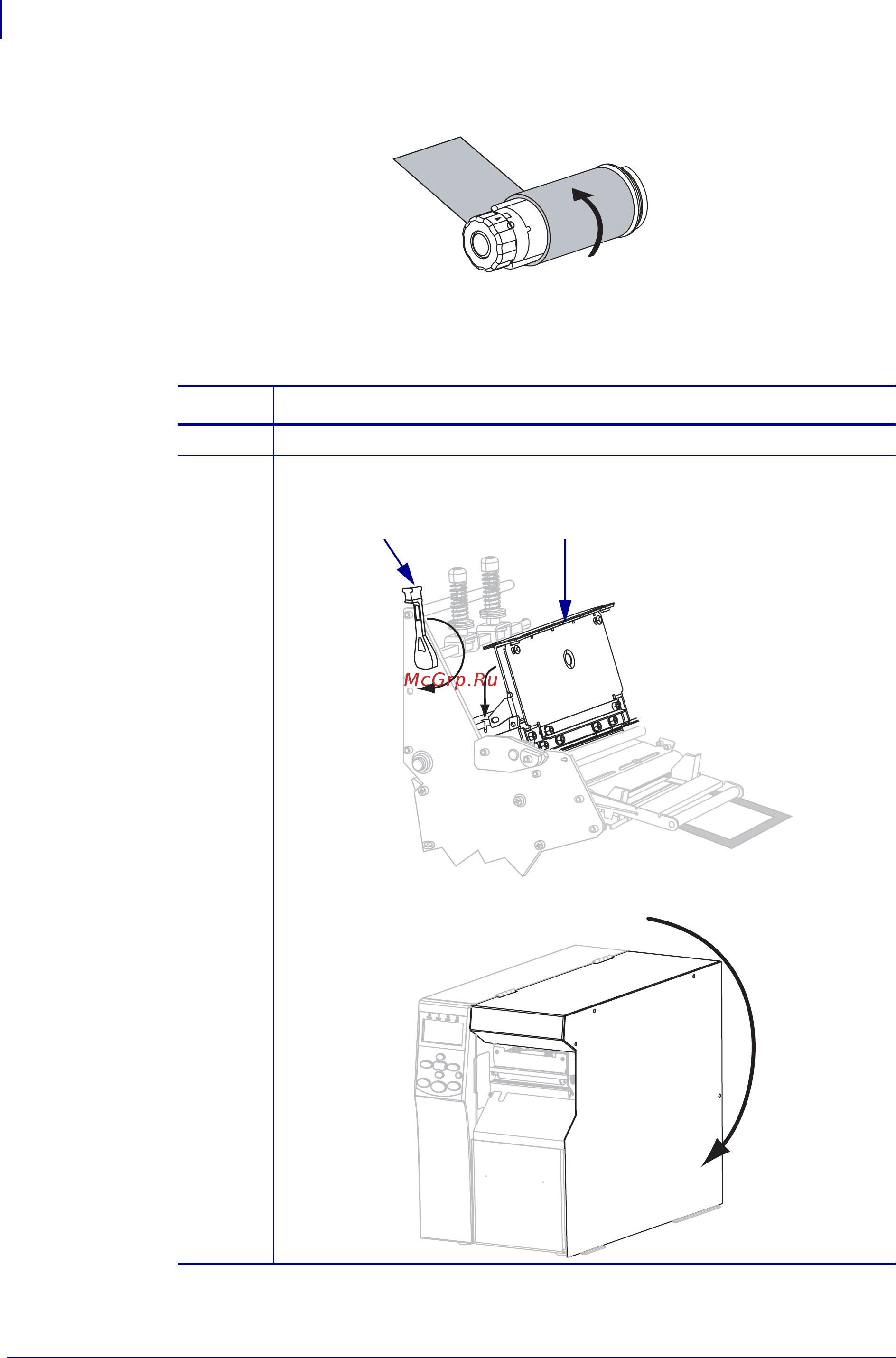

12. Поверните шпиндель против часовой стрелки несколько раз, чтобы намотать ленту
без провисания.
13. Носитель уже загружен?
Если... Тогда…
Нет a. Перейдите к разделу Загрузка носителя на стр.63.
Да
a. Нажмите на печатающую головку (1), а затем поверните рычаг
открывания головки (
2) до его фиксации.
b. Закройте дверцу носителя.
12
