Настройка и эксплуатация принтера
Загрузка носителя
72
P1056468-151 18.12.2012

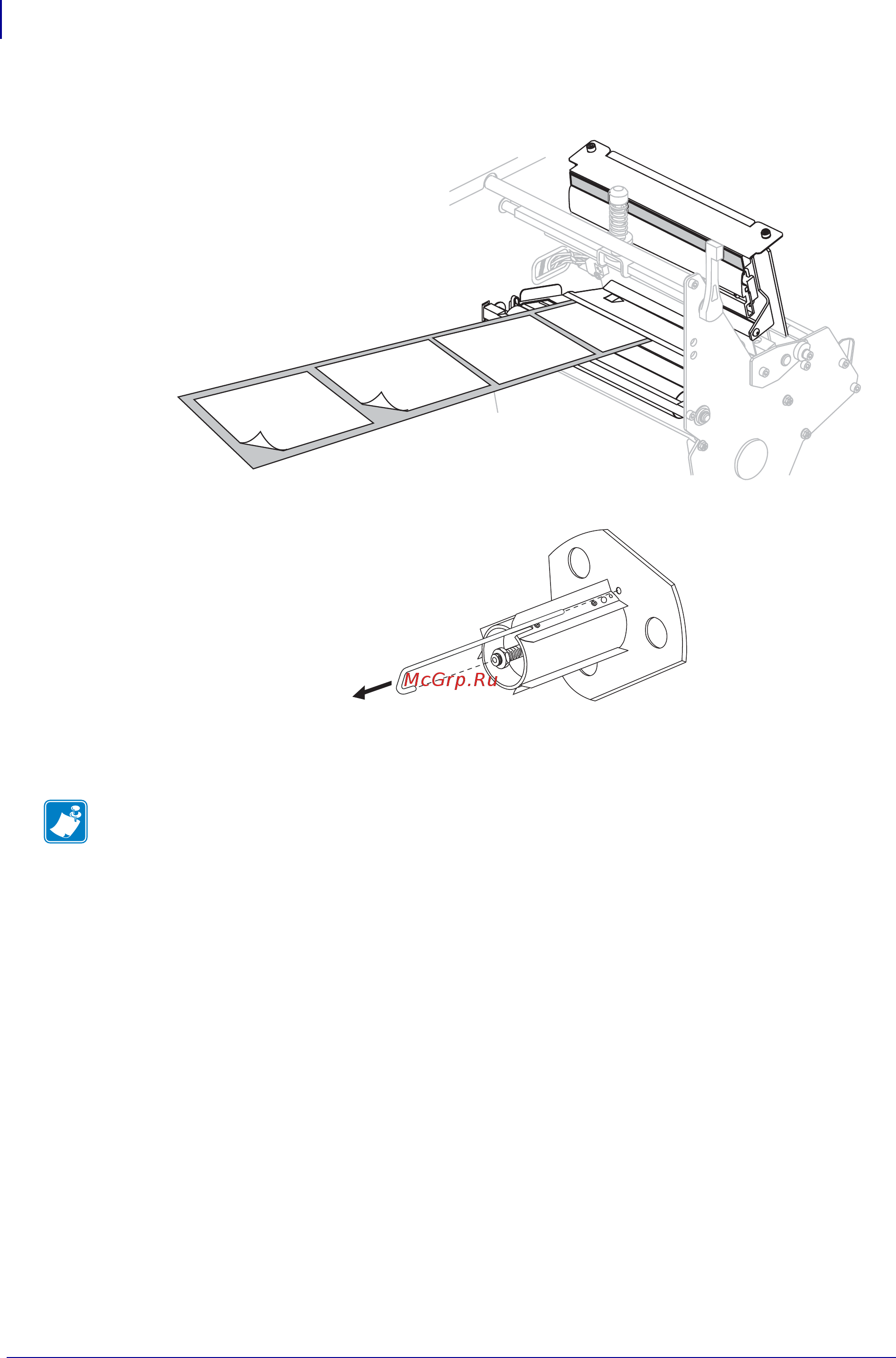

9. Вытяните примерно 920 мм (36 дюймов) носителя из принтера. Уд а ли т е этикетки
сизвлеченного носителя и выбросьте их.
10. Снимите крючок со шпинделя перемотки.
11. Если используется катушка, наденьте ее на шпиндель перемотки, чтобы она
оказалась на одном уровне с направяющей пластиной.
Примечание • Катушку можно не использовать.
