Описание аппарата — быстрый обзор
Устройство управления – элементы управления
28
099-000108-EW508
08.07.2011

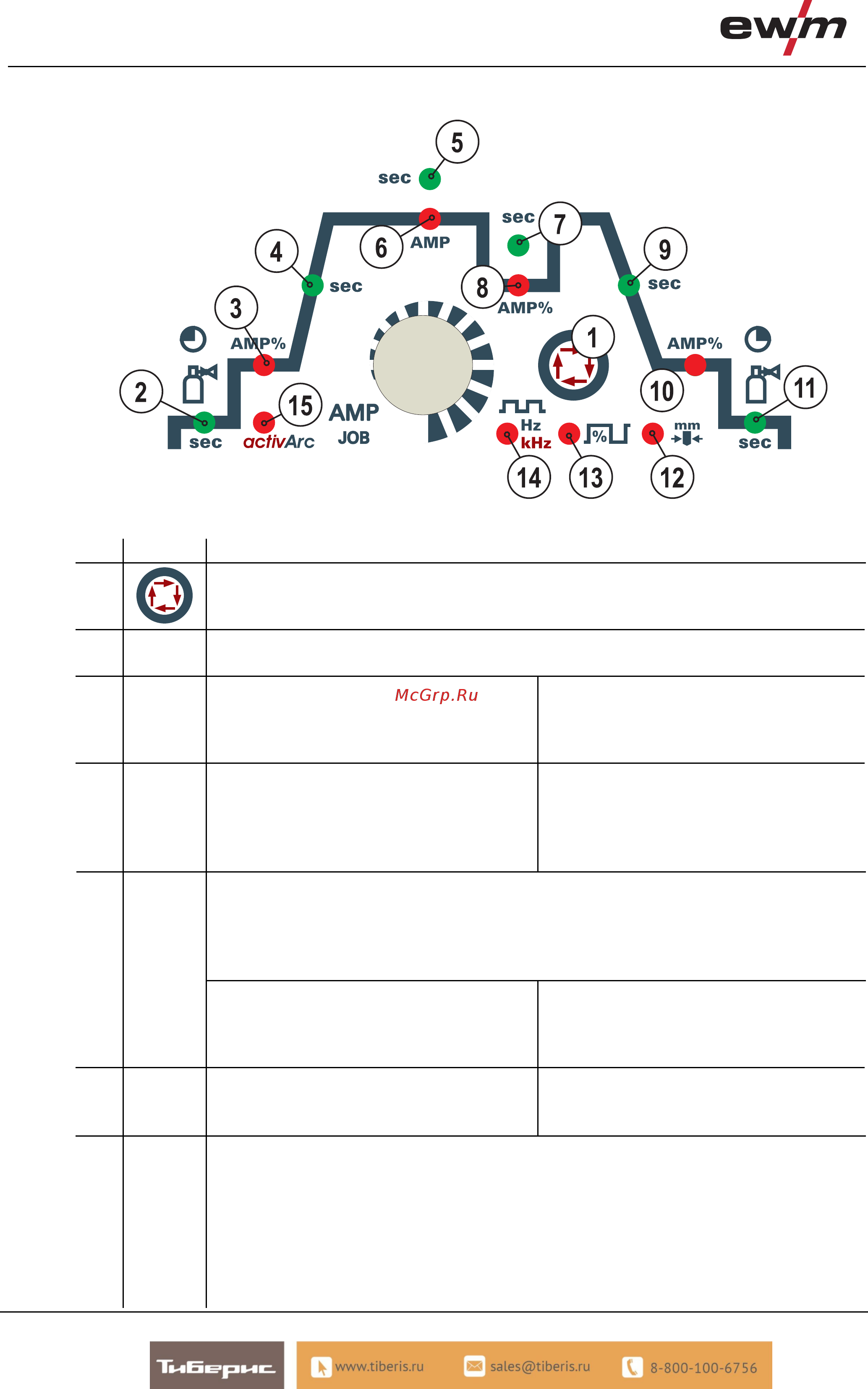

4.3.1 Циклограмма
Рисунок 4-6
Поз. Символ Описание 0
1
Кнопка Выбор параметров сварки
С помощью этой кнопки осуществляется выбор параметров сварки в зависимости от выбранного
метода сварки и рабочего режима.
2 sec
Время предварительной подачи газа (ВИГ), диапазон настройки
абсолютные значения: от 0,0 сек до 20,0 с; шаг 0,1 с.
3 AMP%
Стартовый ток (ВИГ)
в процентах от основного сварочного тока.
Диапазон: от 1 % до 200 %; шаг 1 %. Во время
фазы стартового тока импульсы отсутствуют
Ток горячего старта (ручная сварка)
в процентах от основного сварочного тока.
Диапазон: от 1 % до 200 %; шаг 1 %
4 sec
Время нарастания тока (ВИГ)
Диапазон: от 0,00 сек до 20,0 сек (шаг – 0,1 сек)
Установки времени нарастания тока для 2- и 4-
тактного режимов работы производятся
независимо.
Время горячего старта (ручная сварка)
Диапазон: от 0,00 сек до 20,0 сек (шаг – 0,1 сек)
Время импульса / время изменения тока (с AMP% до AMP)
• Диапазон настройки длительности импульса: от 0,01 сек до 20,0 сек
(шаг 0,01 сек < 0,5 sec; шаг 0,1 сек > 0,5 сек)
• Диапазон настройки времени спада тока (tS2): 0,0 сек до 20,0 сек
(см. гл. "Дополнительные настройки")
5 sec
Импульсы ВИГ
Время импульса применимо для фазы основного
сварочного тока (AMP) в импульсном режиме.
Специальная сварка ВИГ переменным током
Длительность импульса действует для фазы
переменного тока при импульсном режиме
переменного тока.
6 AMP Основной сварочный ток (ВИГ) / Импульсный
ток
от I мин до I макс (шаг 1 A)
Основной сварочный ток (ручная сварка)
от I мин до I макс (шаг 1 A)
7 sec
Время паузы импульса / время изменения тока с AMP до AMP%
• Диапазон настройки паузы между импульсами: от 0,01 сек до 20,0 сек
(шаг 0,01 сек < 0,5 сек; шаг 0,1 сек > 0,5 сек)
• Диапазон настройки времени изменения тока (tS1): 0,0 сек до 20,0 сек
(см. гл. "Дополнительные настройки")
Импульсы ВИГ: Время паузы импульса применимо к фазе уменьшенного тока (AMP%)
Специальная сварка ВИГ переменным током: Время паузы импульса применимо к фазе
пос
тоянного тока в режиме специальной сварки переменным током.
