Конструкция и функционирование

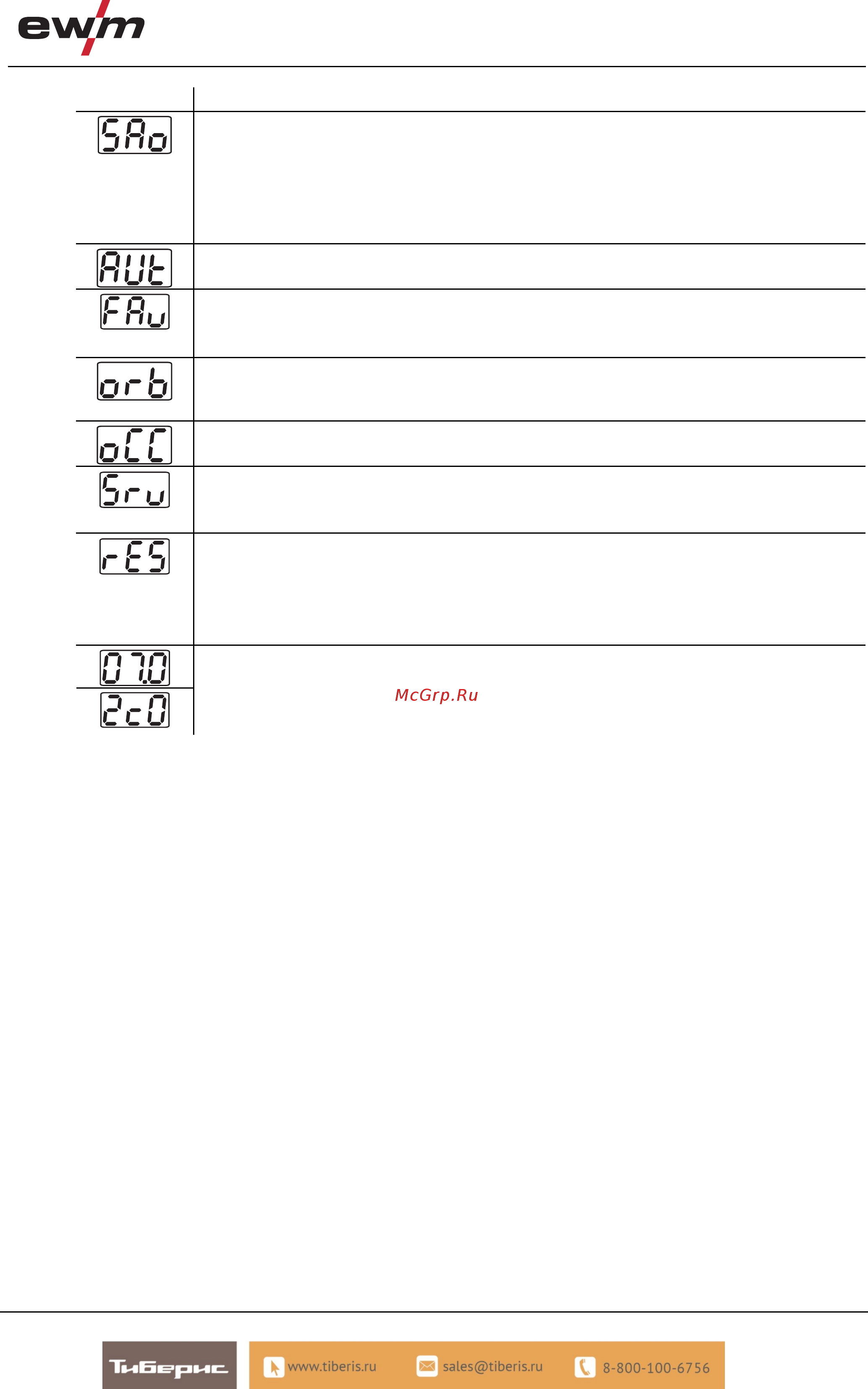

Меню и подменю системы управления аппаратом
099-000108-EW508
08.07.2011
83
Индикация Настройка/Выбор
Вывод ошибок на разъём для соединения со сварочным автоматом, контакт SYN_A
off Синхронизация по переменному току или сварка горячей проволокой (заводская
настройка)
FSn Сигнал ошибки, отрицательная логика
FSP Сигнал ошибки, положительная логика
AvC Присоединение AVC (Arc voltage control)
Меню системы автоматизации
Быстрый прием управляющего напряжения (автоматизация)
• on = функция вкл.
• off = функция выкл. (заводская настройка)
Орбитальная сварка
• off = выкл. (заводская настройка)
• on = вкл.
Орбитальная сварка
Значение поправки орбитального тока
Сервисное меню
Изменения в сервисном меню должны выполняться исключительно авторизированными
специалистами сервисного центра!
Сброс (Reset) (сброс на заводскую настройку)
• off = выкл. (заводская настройка)
• CFG = Сброс значений в меню конфигурации аппарата
• CPL = Полный сброс всех значений и настроек
Сброс выполняется при выходе из меню (EXIT).
Запрос версии программы (пример)
07= идентификатор системной шины
02c0= номер версии
Идентификатор системной шины и номер версии разделяются точкой.
