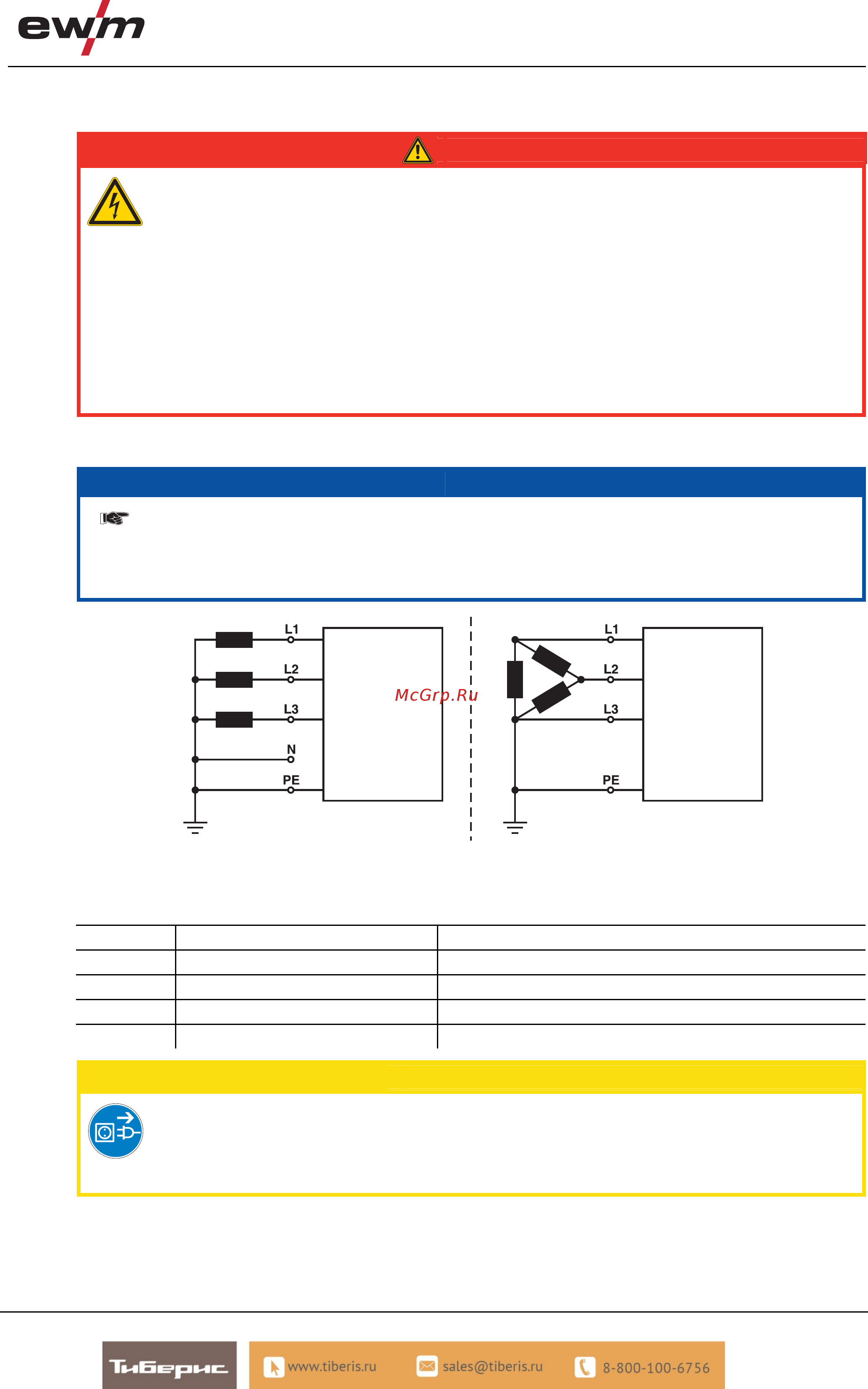

![Ewm Tetrix 351 AC/DC Comfort [33/95] Конструкция и функционирование](/img/pdf.png)
Ewm Tetrix 351 AC/DC Comfort [33/95] Конструкция и функционирование
![Ewm Tetrix 351 AC/DC Comfort [33/95] Конструкция и функционирование](/views2/1304613/page33/bg21.png)
Конструкция и функционирование
Подключение к электросети
099-000108-EW508
08.07.2011
33
5.6 Подключение к электросети
ОПАСНОСТЬ
Опасность при ненадлежащем подключении к электросети!
Ненадлежащее подключение к электросети может привести к физическому или материальному
ущербу!
• Подключать аппарат только к розетке с защитным проводом, подсоединенным согласно предписаниям.
• При необходимости подсоединения новой сетевой вилки установку должен выполнять только
специалист-электротехник в соответствии с национальными законами или предписаниями (любая
последовательность фаз в апп
аратах трехфазного тока)!!
• Специалист-электротехник должен регулярно проверять сетевую вилку, розетку и линию питания!
• Во время работы в режиме генератора последний следует заземлить в соответствии с руководством по
его эксплуатации. Созданная сеть должна подходить для эксплуатации аппаратов в соответствии с
классом защиты I.
5.6.1 Форма сети
УКАЗАНИЕ
Аппарат можно подключать либо
• к трехфазной 4-проводной системе с заземленным нулевым проводом, либо
• к трехфазной 3-проводной системе с заземлением в любой точке,
например, с заземленным внешним проводом, и эксплуатировать с этими системами.
Рисунок 5-2
Экспликация
Поз. Обозначение Распознавательная окраска
L1 Внешний провод 1 черный
L2 Внешний провод 2 коричневый
L3 Внешний провод 3 серый
N Нулевой провод синий
PE Защитный провод желто-зеленый
ОСТОРОЖНО
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в табличке с номинальными
данными, должно совпадать с сетевым напряжением!
• Сведения о сетевой защите содержатся в разделе "Технические характеристики".
• Вставить вилку отключенного устройства в соответствующую розетку.
