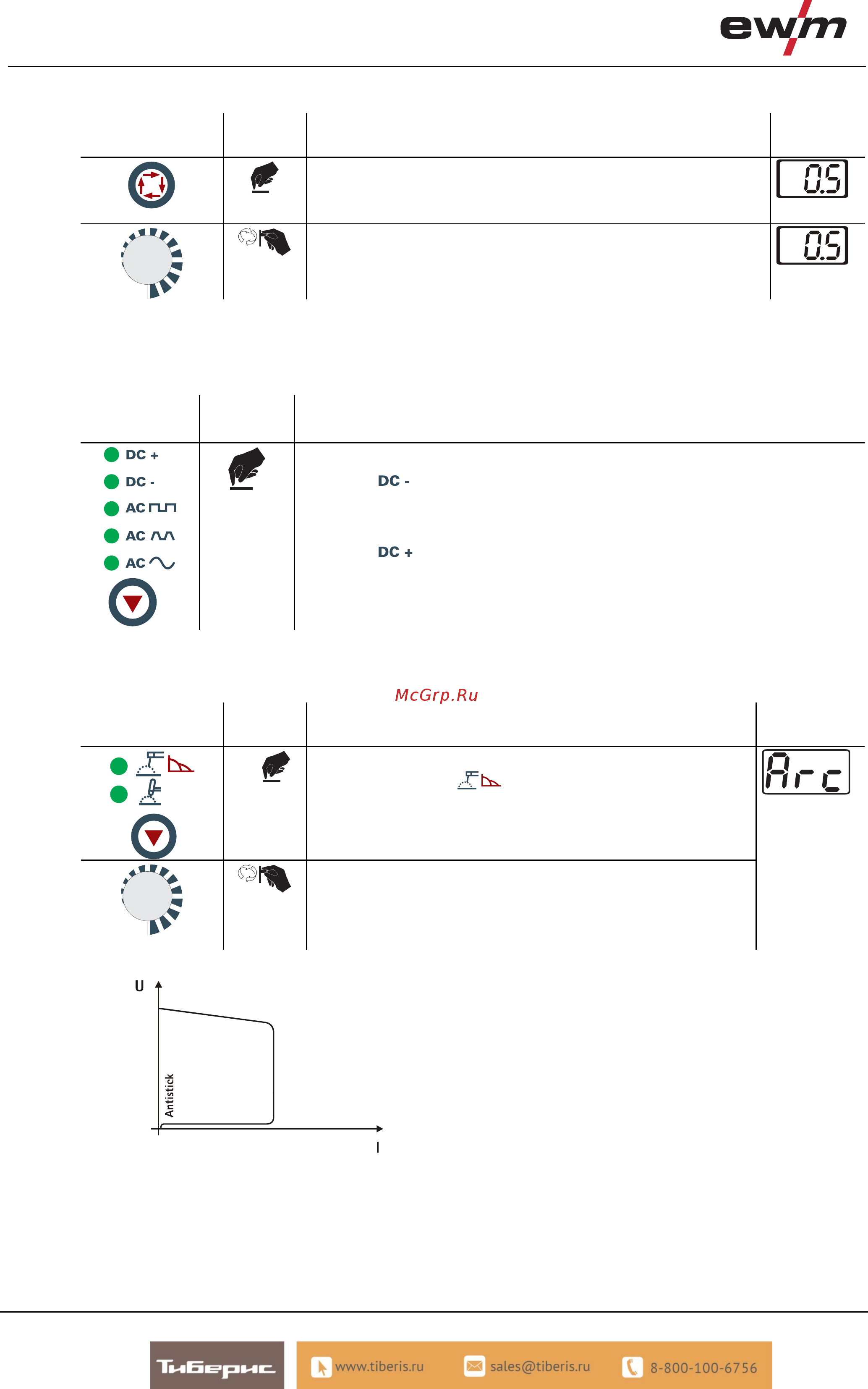

Конструкция и функционирование
Ручная сварка стержневыми электродами
68
099-000108-EW508
08.07.2011
5.8.3.2 Время горячего старта
Элементы
управления
Действие Результат Индикация
Выбор параметра сварки – времени горячего старта:
Нажимать до тех пор, пока не загорится индикатор времени горячего
старта sec.
Настроить время горячего старта.
5.8.4 Переключение полярности сварочного тока
С помощью этой функции можно переключить полярность сварочного тока электронным способом.
Если сварка выполняется разными типами электродов, для которых производителем предписывается использовать
разную полярность, полярность сварочного тока может просто переключаться с панели управления.
Элемент
управления
Действие Результат
n x
Выбор параметров сварки Полярность сварочного тока:
Положение
:
„-“ полярность на разъеме, сварочный ток "-"
„+“ полярность на разъеме, сварочный ток "+"
Положение
:
„+“ полярность на разъеме, сварочный ток "-"
„-“ полярность на разъеме, сварочный ток "+"
5.8.5 Arcforce
Устройство форсажа дуги «Arcforcing» прекращает нарастание сварочного тока в момент близкий к приварке электрода
к изделию, тем самым предотвращая пригорание.
Элемент
управления
Действие Результат Индикация
1 x
Выбор параметра сварки – форсажа дуги
Сигнальная лампочка
горит красным цветом.
Настроить форсаж дуги.
-40 = небольшое повышение тока > мягкая дуга
0 = стандартная настройка
+40 = большое повышение тока > агрессивная дуга
5.8.6 Устройство Antistick
Устройство Antistick предотвращает прокаливание
электрода.
Если, несмотря на наличие устройства форсажа дуги
Arcforcing, электрод пригорает к изделию, аппарат
автоматически, в течение примерно 1 сек, переключается
на минимальный ток, чтобы не допустить прокаливания
электрода. Необходимо проверить и откорректировать
настроенное значение сварочного тока!
Рисунок 5-24
