Конструкция и функционирование
Ручная сварка стержневыми электродами
66
099-000108-EW508
08.07.2011

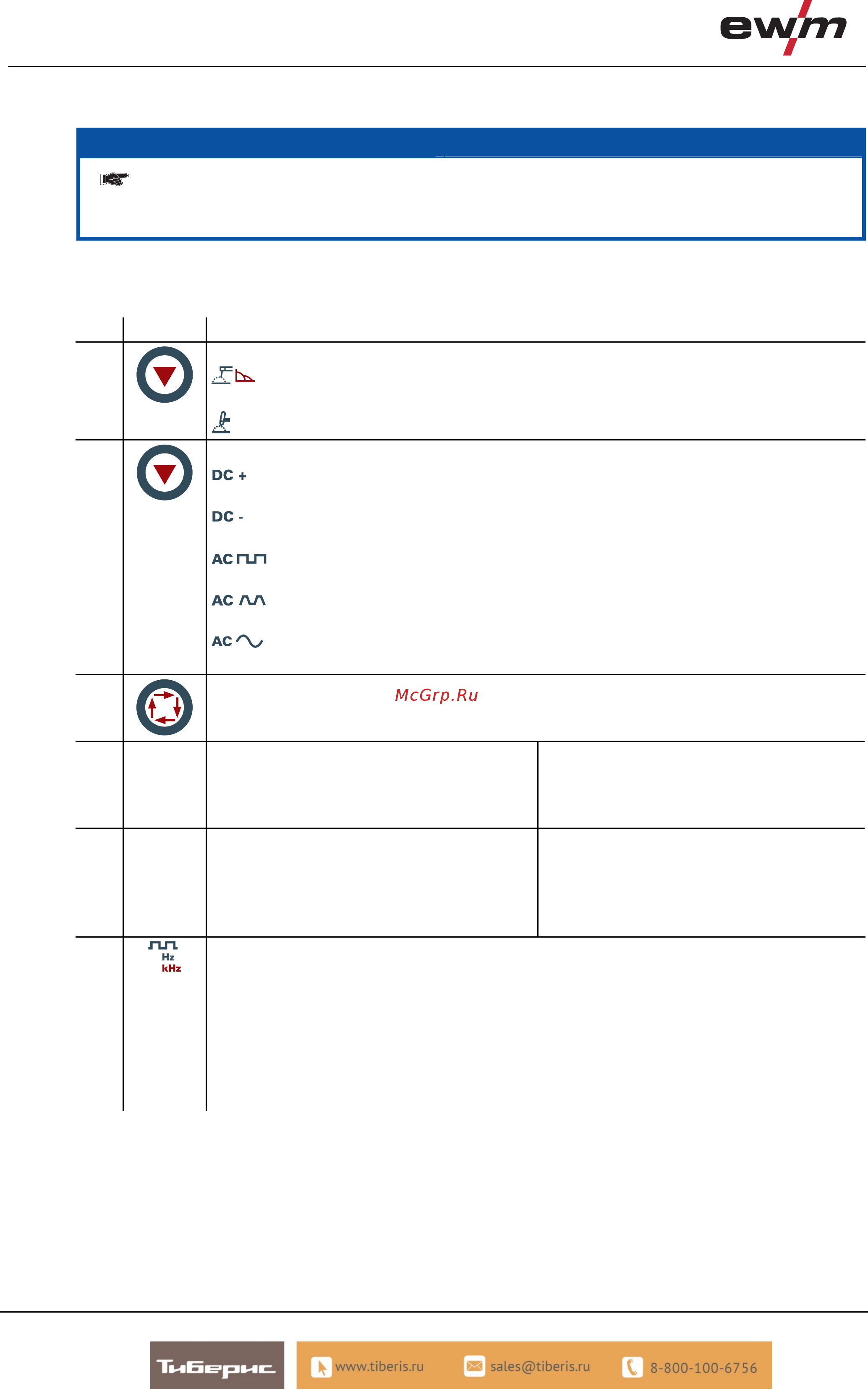

5.8.2 Выбор сварочного задания
УКАЗАНИЕ
Изменение основных параметров сварки можно только при следующих условиях:
• при отсутствии сварочного тока;
• когда замковый выключатель (опция) установлен в положение "1".
Сварочное задание выбирается непосредственно с помощью кнопок на панели управления на сварочном аппарате.
Установленные сварочные параметры показываются с помощью сигнальных индикаторов (светодиодов).
Настройка сварочного задания выполняется в следующей последовательности:
Поз. Символ Описание 0
1
Кнопка Вид сварки
Ручная сварка стержневыми электродами, загорается зелёным цветом/
Настройка Arcforce, загорается красным цветом
Сварка ВИГ
2
Кнопка Полярность сварочного тока
Сварка постоянным током с положительной полярностью на держателе электродов
относительно изделия (переключатель полярности, только ручная сварка)
Сварка постоянным током с отрицательной полярностью на горелке (либо держателе
электродов) относительно изделия.
Cварка переменным током прямоугольной формы.
Максимальная энергоотдача и надёжность сварки.
Cварка переменным током трапецеидальной формы.
Универсальный вид, почти для всех случаев применения.
Cварка синусоидальным переменным током.
Низкий уровень помех.
3
Кнопка Выбор параметров сварки
С помощью этой кнопки осуществляется выбор параметров сварки в зависимости от выбранного
метода сварки и рабочего режима.
4 AMP%
Стартовый ток (ВИГ)
в процентах от основного сварочного тока.
Диапазон: от 1 % до 200 %; шаг 1 %. Во время
фазы стартового тока импульсы отсутствуют
Ток горячего старта (ручная сварка)
в процентах от основного сварочного тока.
Диапазон: от 1 % до 200 %; шаг 1 %
5 sec
Время нарастания тока (ВИГ)
Диапазон: от 0,00 сек до 20,0 сек (шаг – 0,1 сек)
Установки времени нарастания тока для 2- и 4-
тактного режимов работы производятся
независимо.
Время горячего старта (ручная сварка)
Диапазон: от 0,00 сек до 20,0 сек (шаг – 0,1 сек)
6
Частота переменного тока (ТИГ-AC)
от 50 Гц до 200 Гц (с шагом 1 Гц)
Сужение и стабилизация сварочной дуги:
При увеличении частоты тока увеличивается эффект очистки. Ток высокой частоты позволяет
хорошо сваривать и очищать очень тонкие листы (сварка слабым током), анодированный алюминий
или сильно загрязнённые изделия.
Частота быстрой импульсной сварки ТИГ постоянным током
Диапазо
н настройки: от 50 Гц до 15 кГц
