Конструкция и функционирование
Сварка ВИГ
099-000108-EW508
08.07.2011
49
5.7.10.6 2-тактный режим сварки, версия С

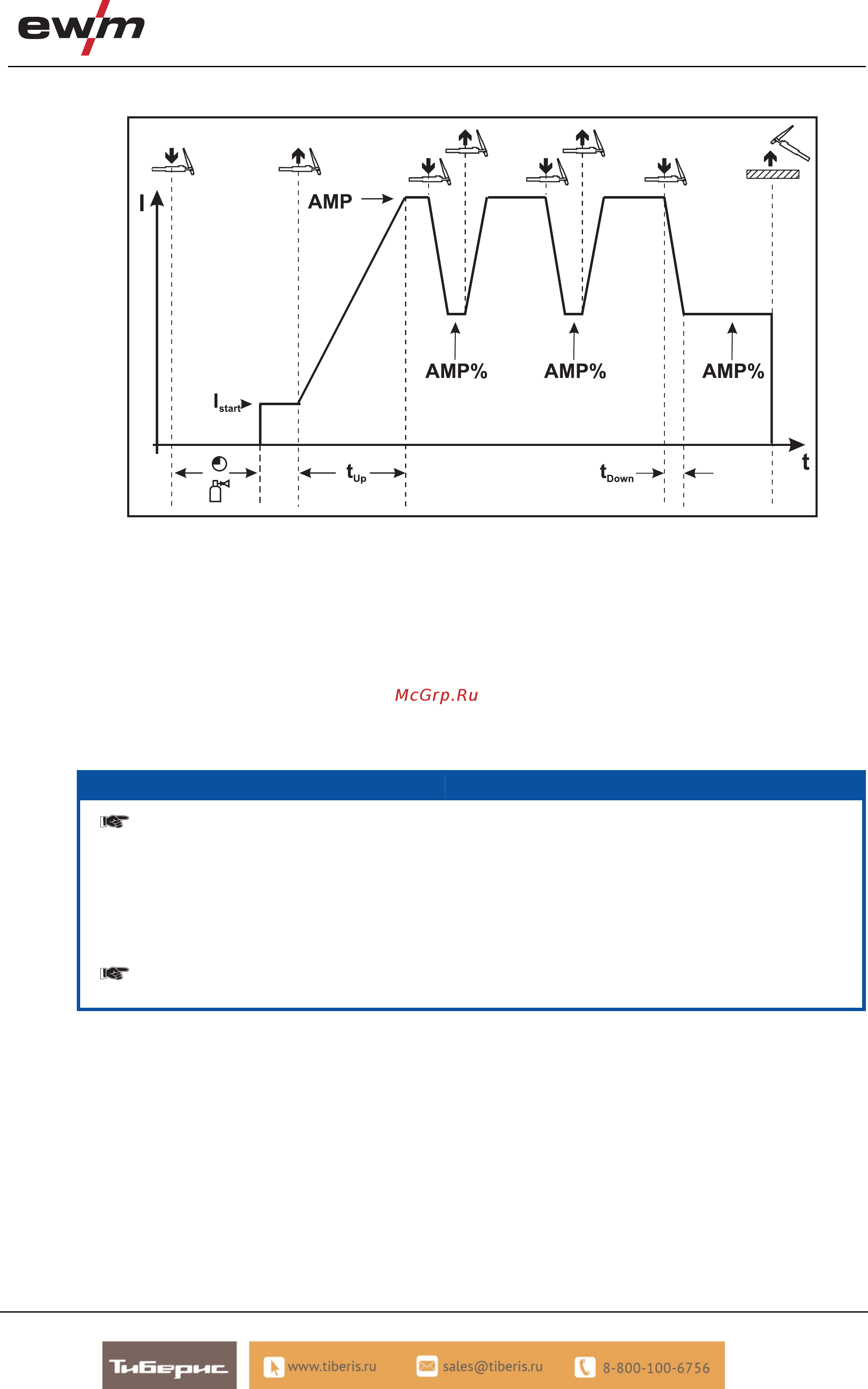

Рисунок 5-13
1-й такт
• Нажать кнопку 1 сварочной горелки, начинается отсчёт времени подачи газа до начала сварки.
• Генерируются высокочастотные разряды между электродом и изделием, дуга зажигается.
• Сварочный ток сразу достигает установленного значения стартового тока
(при минимальной установке - дуга возбуждения). ВЧ зажигание отключается.
2-й такт
• Отпустить кнопку горелки 1.
• Сварочный ток в течен
ие заданного времени нарастания увеличивается до величины основного сварочного тока
AMP.
УКАЗАНИЕ
При нажатии кнопки горелки 1 начинается изменение (tS1) основного сварочного тока А до
уменьшенного тока A%. При отпускании кнопки горелки начинается изменение (tS2) уменьшенного
тока A% снова до основного сварочного тока А. Этот процесс можно повторять с любой частотой.
Сварка завершается разрывом электрической дуги на уменьшенном токе (удаление горелки от
изделия, пока дуга не погаснет).
Время измене
ния тока можно настраивать (см. гл. "Дополнительные настройки" п. "Время
изменения уменьшенного тока A% или "Настройка фронта импульса").
Необходимо включить этот специальный режим работы (см. гл. "Дополнительные настройки"
подпункт "2-тактный режим работы ВИГ, вариант C").
