Конструкция и функционирование
Сварка ВИГ
34
099-000108-EW508
08.07.2011
5.7 Сварка ВИГ
5.7.1 Подключение сварочной горелки и кабеля массы
ОСТОРОЖНО
Повреждение аппарата из-за неправильного подключения шлангов охлаждающей жидкости!
Если шланги охлаждающей жидкости не подсоединены или используется сварочная горелка с
охлаждением газом, контур охлаждающей жидкости обрывается и возможно повреждение аппарата.
• Подсоедините все шланги охлаждающей жидкости надлежащим образом!
• При использовании сварочной горелки с охлаждением газом используйте для создания контура
охлаждающей жидкости пере
мычку для шланга (см. главу "Принадлежности").
УКАЗАНИЕ
Всегда следует использовать сварочную горелку, соответствующую данной задаче сварки (см.
инструкцию по эксплуатации горелки).

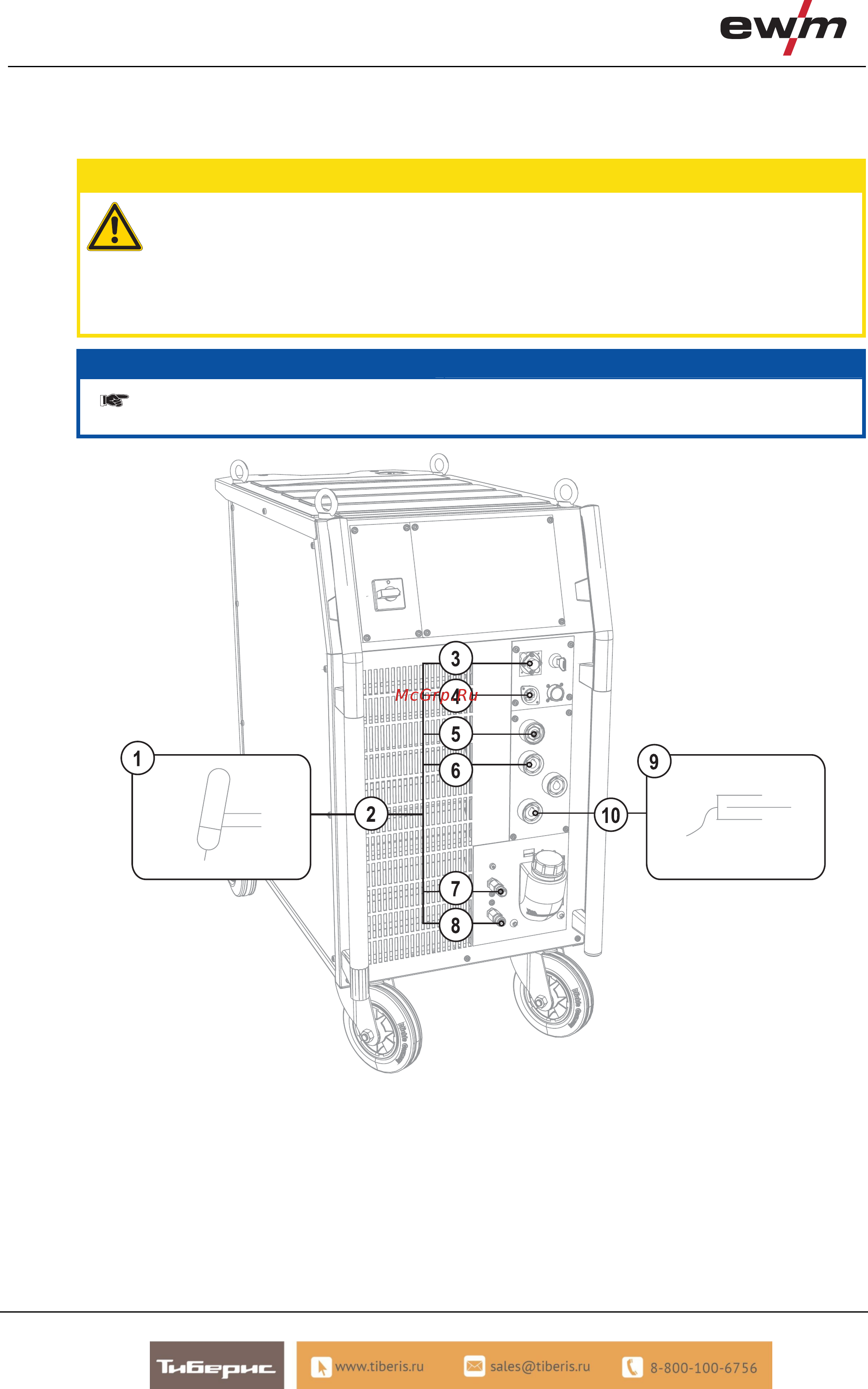

Рисунок 5-3
