Конструкция и функционирование
Меню и подменю системы управления аппаратом
82
099-000108-EW508
08.07.2011

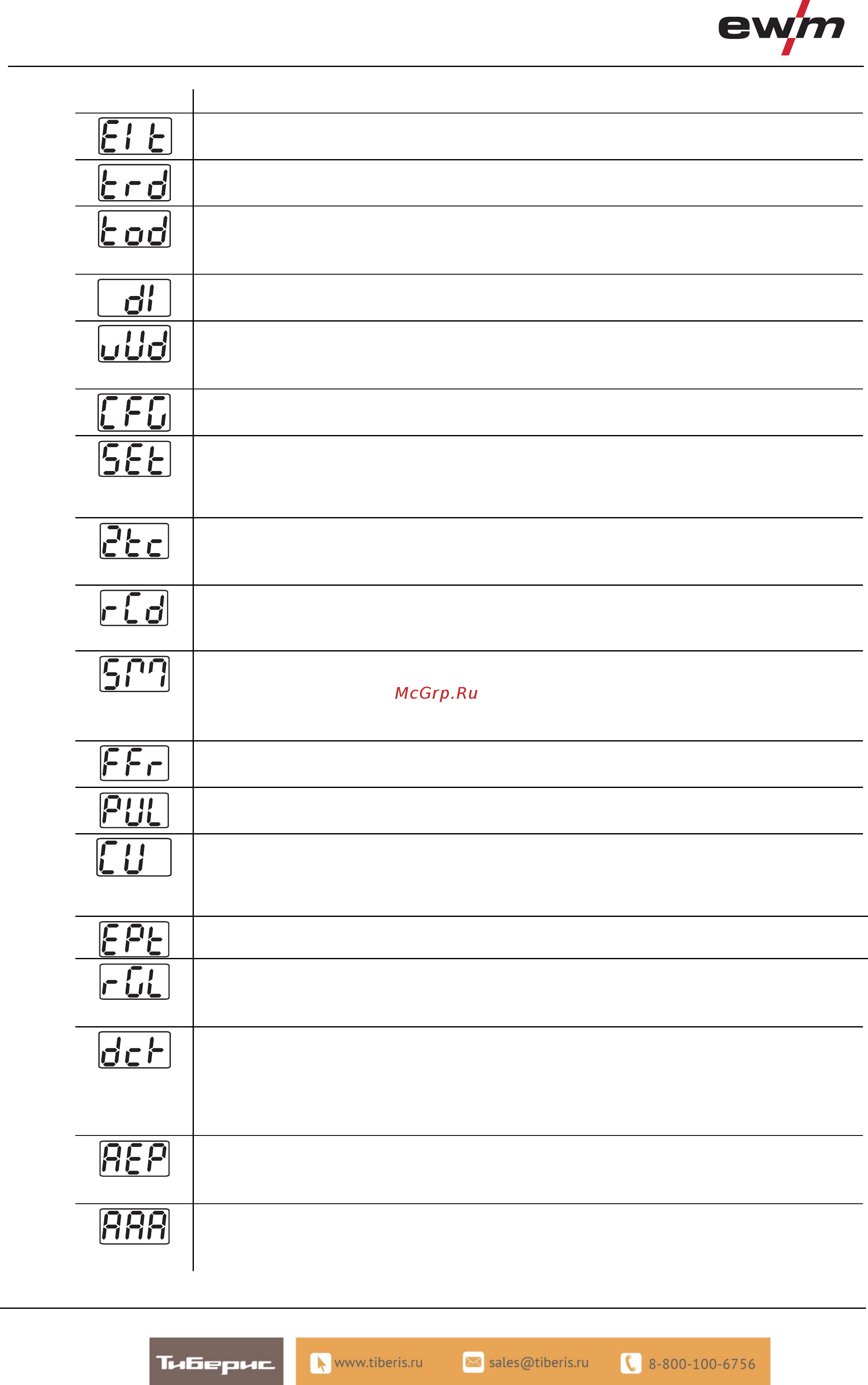

Индикация Настройка/Выбор
Выйти из меню
Выход (Exit)
Меню Конфигурация горелки
Настройка функций сварочной горелки
Режим горелки
• Режимы 1-6: с функцией короткого нажатия (заводская настройка 1)
• Режимы 11-16: без функции короткого нажатия
Установка первого шага
Настройка: от 1 до 20 (заводская настройка – 1)
Скорость роста/спада (недоступно в режимах 4 и 14)
Увеличение значения = быстрое изменение тока
Снизить значение = медленное изменение тока
Конфигурация аппарата
Настройки функций аппарата и индикации параметров
Отображение сварочного тока (стартовый, уменьшенный, конечный ток и ток горячего старта)
• Pro = индикация сварочного тока в процентах в зависимости от основного тока (заводская
настройка)
• Abs = абсолютная индикация сварочного тока
2-тактный режим сварки (версия С)
• on = вкл.
• off = выкл. (заводская настройка)
Переключение отображения тока (ручная сварка)
• on = Отображение фактического значения
• off = Отображение заданного значения (заводская настройка)
spotMatic
Вариант режима работы spotArc, зажигание при контакте с заготовкой
• on = вкл.
• off = выкл. (заводская настройка)
Функция ступенчатой активации Дистанционный регулятор RTF 1
Функцию ступенчатой активации можно включить или выключить.
Импульсная сварка во время фазы нарастания или спада тока
Функцию можно включить или выключить
Режим охлаждения сварочной горелки
• AUt = автоматический режим (заводские настройки)
• on = постоянно включен
• off = постоянно выключен
Экспертное меню
Регулятор среднего значения переменного тока
• on = вкл. (заводская настройка)
• off = выкл.
Возможность переключения полярности сварочного тока (dc+) при сварке ВИГ постоянным
током
• off = возможность выбора сварки ВИГ постоянным током (WIG-DC+) заблокирована (заводская
настройка). Это необходимо для защиты вольфрамового электрода от разрушения.
• on = возможен выбор полярности
Восстанавливающий импульс (стабильность шарика)
• on = функция вкл. (заводская настройка)
• off = функция выкл.
activArc Измерение напряжения
• on = функция вкл. (заводская настройка)
• off = функция выкл.
