Конструкция и функционирование
Сварка ВИГ
099-000108-EW508
08.07.2011
53
5.7.12.4 Импульсно-дуговая сварка переменным током
(Импульсы переменного тока с макс. 50 Гц)
Настройка:
+
t
pause
t
puls
t
AMP
AMP
AMP%
AMP = ток импульса
AMP% = ток паузы импульса
tpuls = длительность импульса
tpause = время паузы имрульса

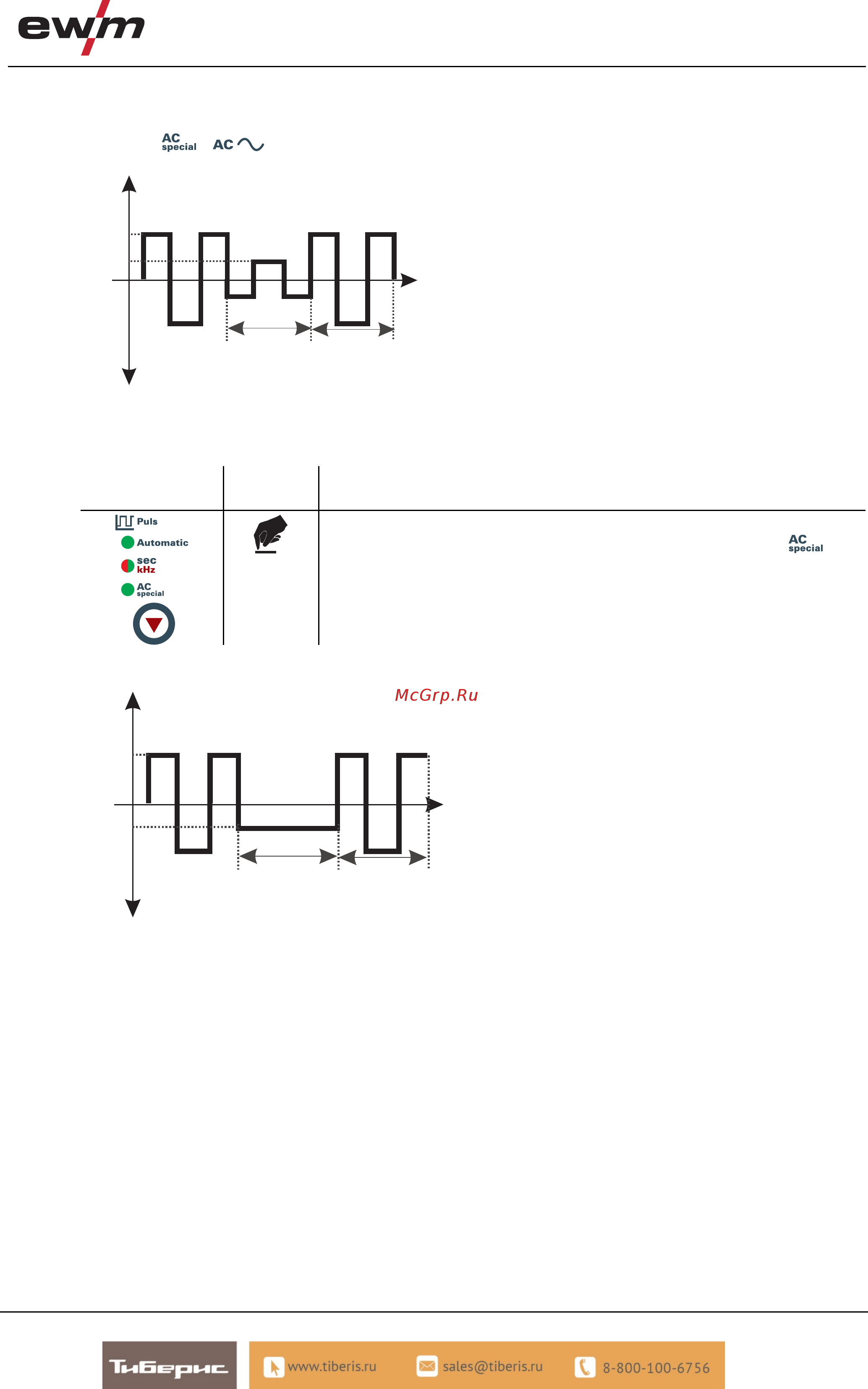

Рисунок 5-18
5.7.12.5 Специальная сварка переменным током
Применение: например, при приваривании толстых листов на тонкие листы.
Элементы
управления
Действие Результат
Выбор ВИГ AC специальная
Нажимать кнопку „Импульсная ВИГ“ до тех пор, пока сигнальная лампа
горит
AMP
AMP%
t
pause
t
puls
AMP
t
AMP = ток импульса фаза переменного тока
AMP% = ток паузы фаза постоянного тока
t
puls
= длительность импульса; время фазы
переменного тока
t
pause
= время паузы; время фазы постоянного тока
Рисунок 5-19
