Конструкция и функционирование
Сварка ВИГ
099-000108-EW508
08.07.2011
59

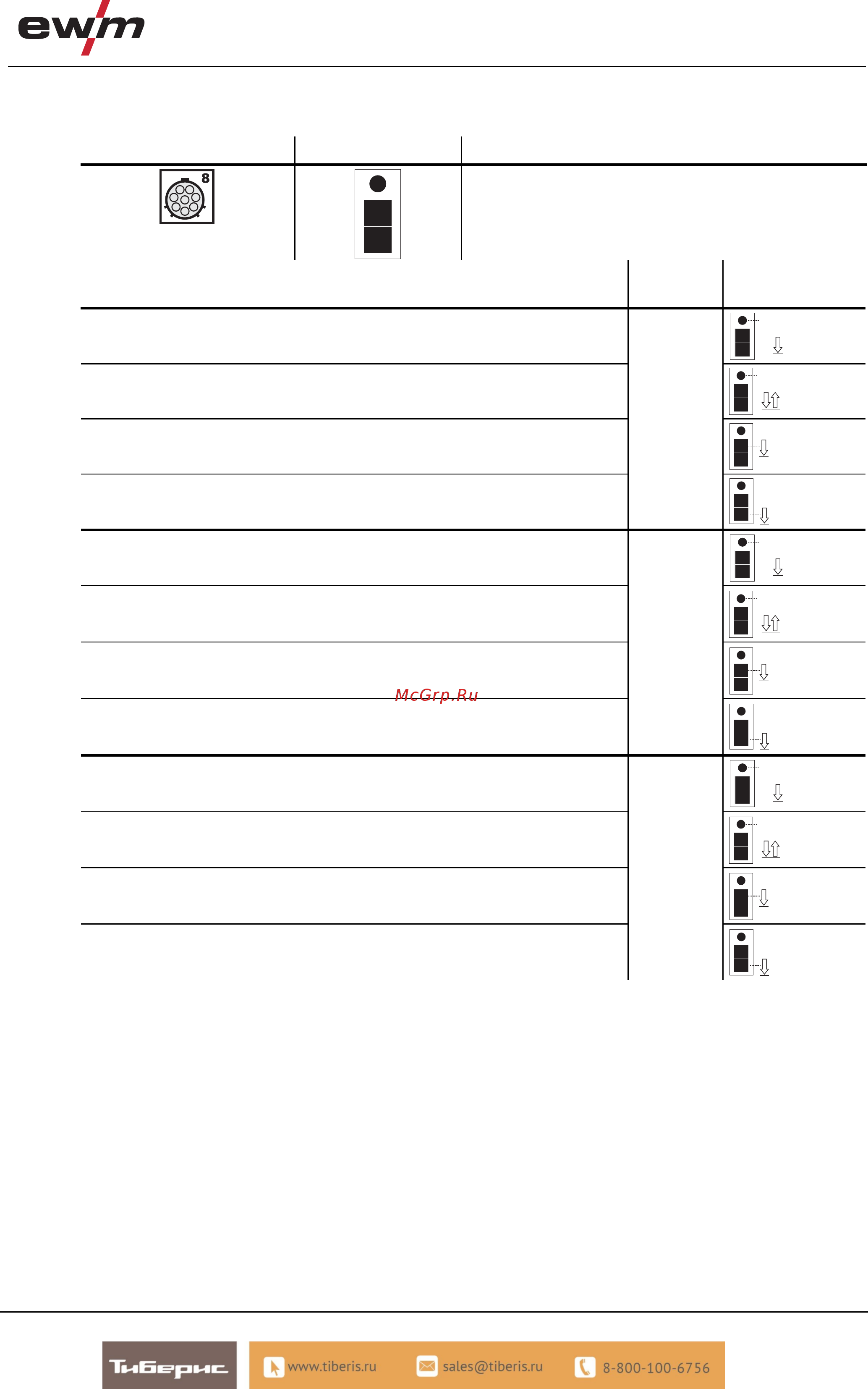

5.7.15.2 Горелка для сварки ВИГ с функцией Up/Down (8 контактов)
Горелки с функцией Up/Down с одной кнопкой
Рисунок Органы управления Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки
Функции Режим Органы
управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Плавное повышение сварочного тока (функция нарастания)
Up
Плавное понижение сварочного тока (функция спада)
1
(с завода)
Down
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Выбор программы вверх
Up
Выбор программы вниз
2
Down
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Ступенчатое повышение сварочного тока (см. раздел «Установка первого шага в
режиме 4 и 14»
Up
Ступенчатое уменьшение сварочного тока (см. раздел «Установка первого шага в
режиме 4 и 14»
4
Down
