137
Обслуживание
Замена печатающей головки
12/3/2015 ZD410 — руководство пользователя 212288-151 Вер. A
Замена печатающей головки
1. Подсоедините разъем с правой стороны печатающей головки. Разъем можно вставить
только в одном положении.
2. Наденьте наконечник одиночного черного провода заземления на плоский лепесток на
задней стороне печатающей головки.
3. Подсоедините разъем с левой стороны печатающей головки.
4. Убедитесь, что провод заземления и другие провода надежно подключены к
печатающей головке.

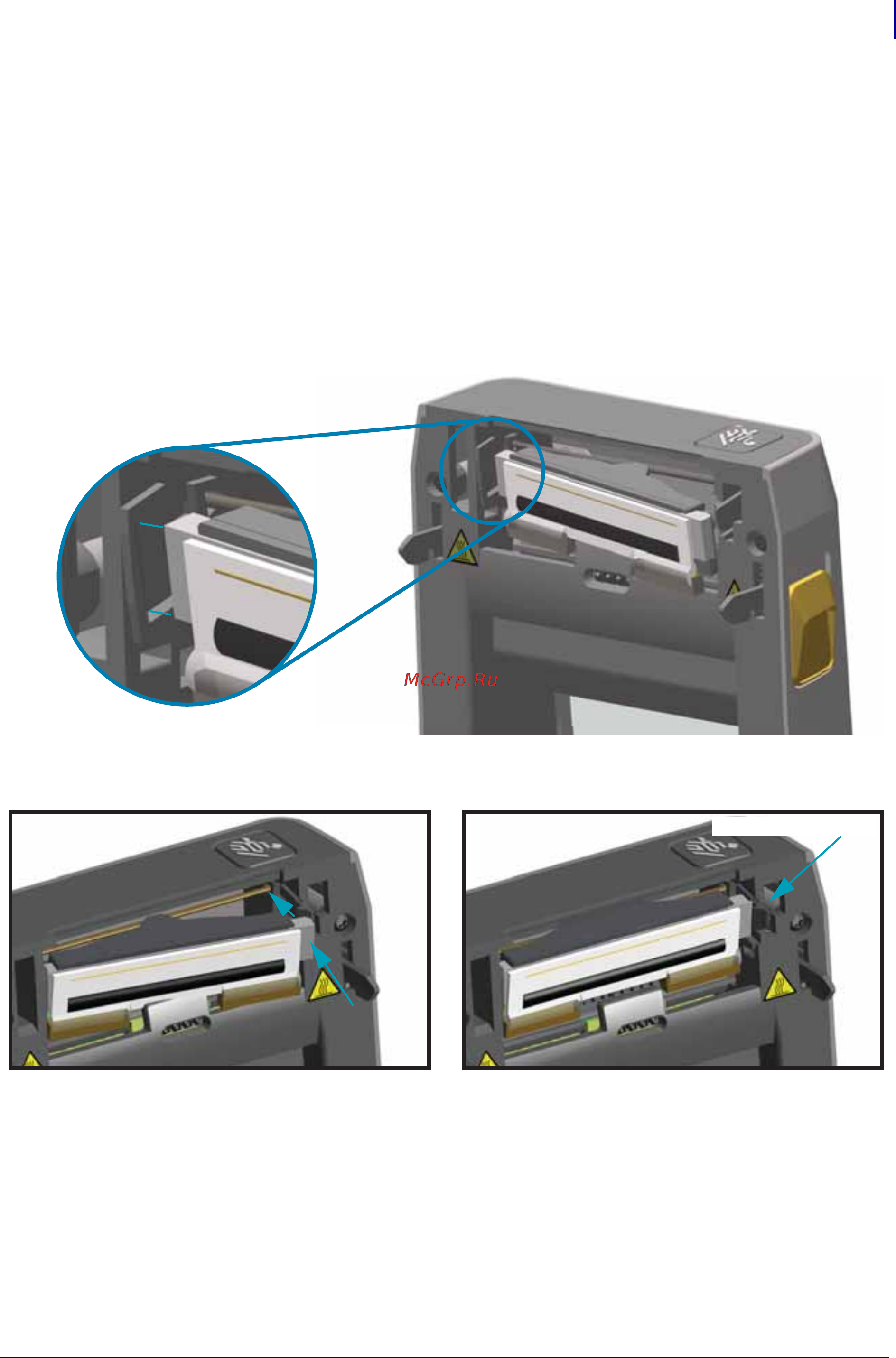

5. Вставьте левую часть узла печатающей головки в углубление.
6. Вставьте правую сторону печатающей головки в принтер так, чтобы она защелкнулась и
зафиксировалась в принтере.
7. Убедитесь, что печатающая головка свободно ходит в принтере при нажиме и остается
зафиксированной при его отсутствии.
8. С помощью нового чистящего карандаша очистите с головки пятна (следы пальцев) и
загрязнения. Чистку печатающей головки выполняйте от центра к краям. См. Чистка
печатающей головки на стр. 123.
9. Снова загрузите носитель. Включите принтер и напечатайте отчет о состоянии, чтобы
убедиться в правильной работе принтера. См. Тестирование процесса печати с
помощью отчета о конфигурации на стр.42.
Зафиксировано
