Zebra ZD410 (ZD41022-D0EM00EZ) [31/165] Снятие стандартной панели
![Zebra ZD410 (ZD41022-D0EM00EZ) [31/165] Снятие стандартной панели](/views2/1310981/page31/bg1f.png)
23
Установка модулей оборудования
Резак
12/3/2015 ZD410 — руководство пользователя 212288-151 Вер. A
Снятие стандартной панели
Для установки дополнительного модуля обработки носителя необходимо снять
стандартную панель.

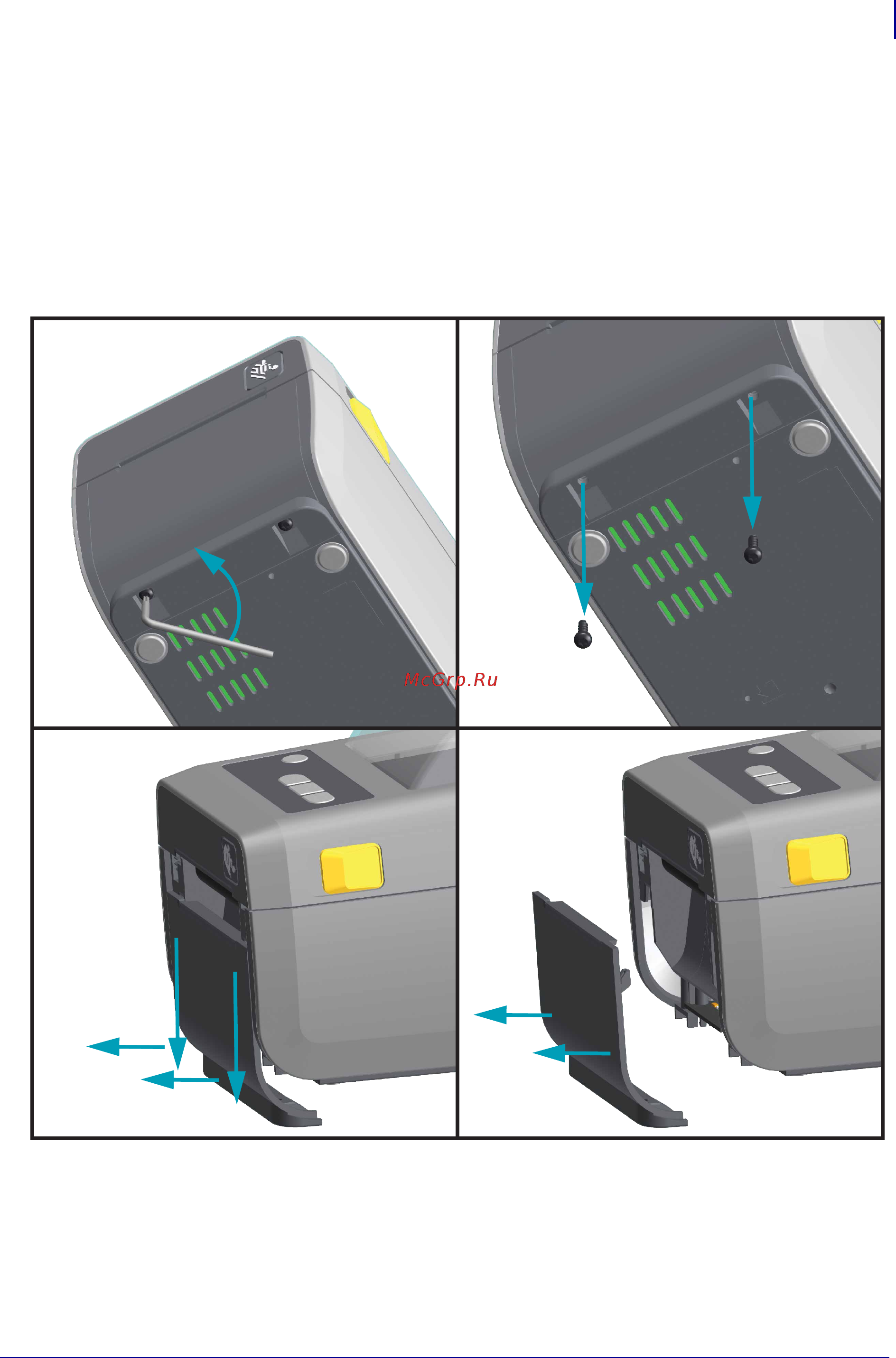

1. Переверните принтер днищем кверху. Выверните два (2) крепежных винта. Уберите их в
надежное место, чтобы не потерять.
2. Сдвиньте панель вперед примерно на 12,5 мм (0,5 дюйма), а затем снимите ослабленную
панель.
