24
Установка модулей оборудования
Резак
12/3/2015 ZD410 — руководство пользователя 212288-151 Вер. A

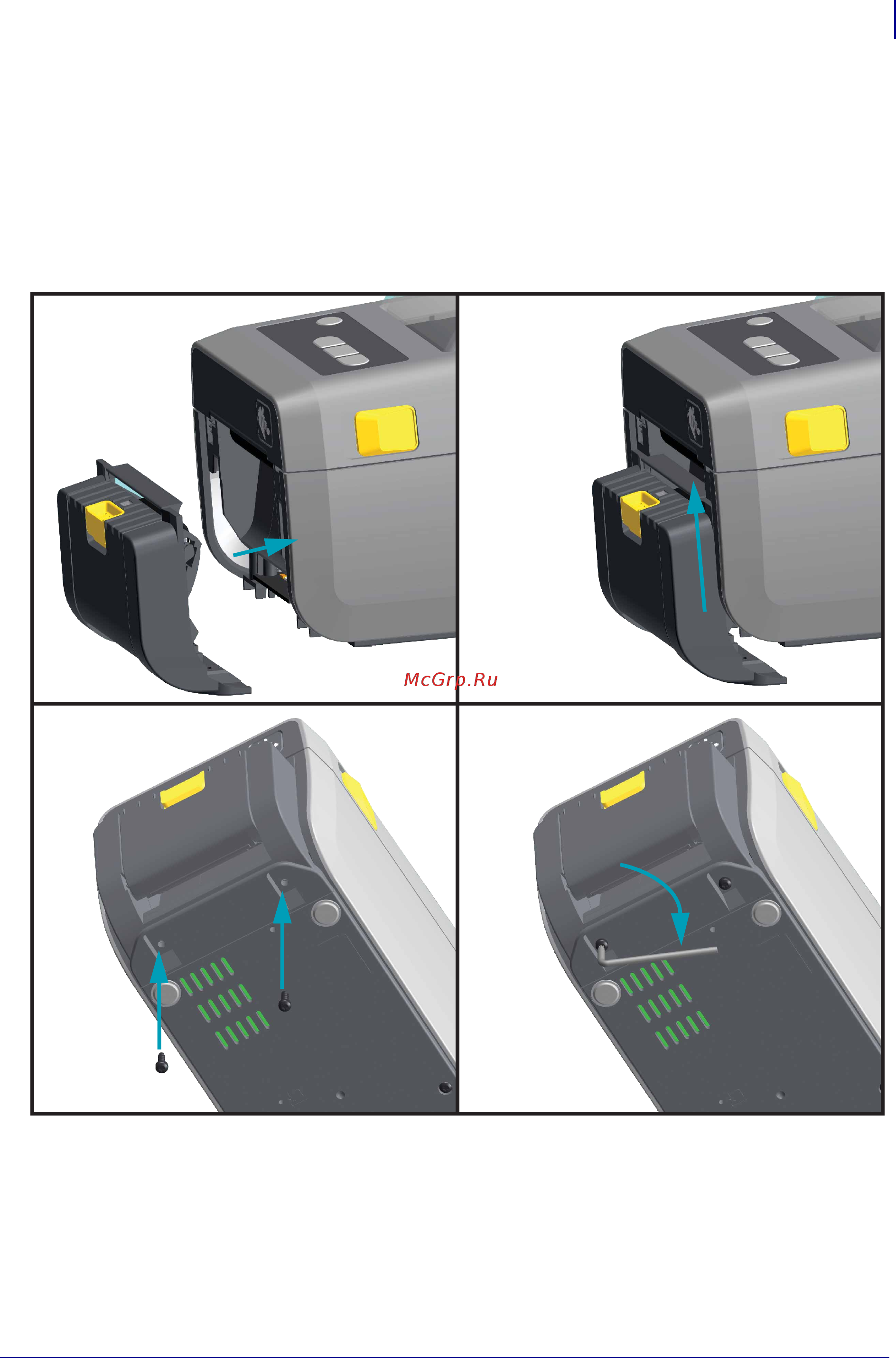

Установка отделителя наклеек
Перед установкой отделителя наклеек необходимо снять стандартную панель.
1. Разместите модуль отделителя наклеек и принтер правой стороной вверх так, чтобы
верхняя часть модуля находилась на 12,5 мм (0,5 дюйма) ниже нижней кромки верхней
крышки. Отцентрируйте модуль и вдавите его в переднюю часть принтера до упора.
2. Переверните принтер вверх ногами и прикрепите модуль к принтеру двумя винтами.
