Zebra ZD410 (ZD41022-D0EM00EZ) [15/165] Распаковка и проверка принтера
![Zebra ZD410 (ZD41022-D0EM00EZ) [15/165] Распаковка и проверка принтера](/views2/1310981/page15/bgf.png)
7
Введение
Комплект поставки
12/3/2015 ZD410 — руководство пользователя 212288-151 Вер. A

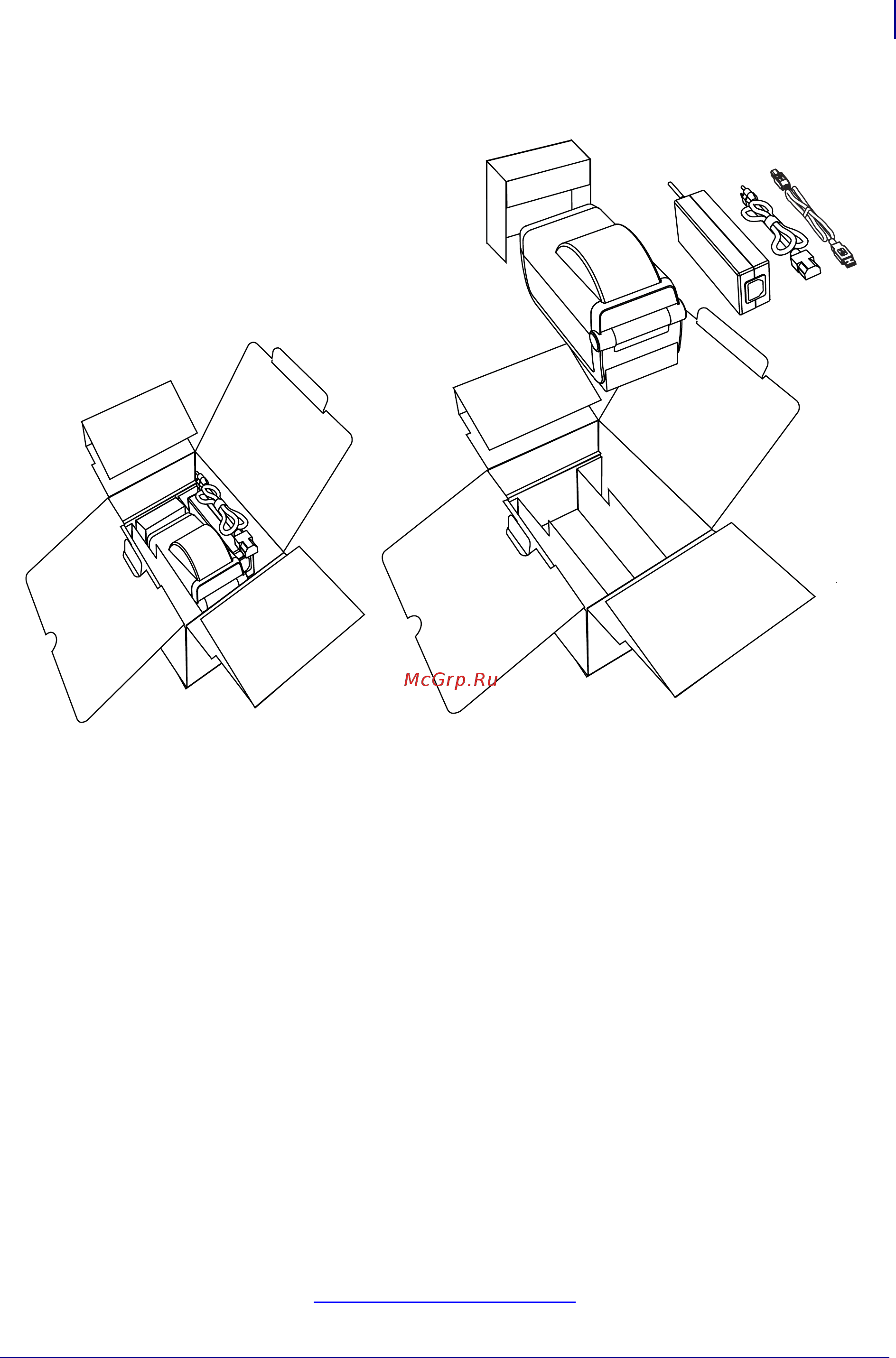

Распаковка и проверка принтера
При получении принтера сразу же раскройте упаковку и убедитесь, что принтер не был
поврежден при транспортировке.
• Сохраните весь упаковочный материал.
• Полностью осмотрите внешние поверхности и убедитесь, что они не повреждены.
• Откройте принтер и убедитесь, что компоненты отсека носителя не повреждены.
При обнаружении повреждений, полученных при транспортировке, выполните следующие
действия.
• Немедленно проинформируйте об этом службу доставки и составьте отчет о
повреждении. Компания Zebra Technologies Corporation не несет ответственности за
повреждения принтера, полученные во время транспортировки, и не выполняет
гарантийный ремонт поврежденных при транспортировке компонентов согласно
гарантийному обязательству.
• Сохраните все упаковочные материалы, чтобы предоставить их для проверки в
службу доставки.
• Поставьте в известность
вашего авторизованного дилера компании Zebra
®
.
Видеоинструкцию по упаковке и распаковке принтера см. на веб-сайте Zebra по
следующей ссылке:
www.zebra.com/zd410d-info
