136
Обслуживание
Замена печатающей головки
12/3/2015 ZD410 — руководство пользователя 212288-151 Вер. A

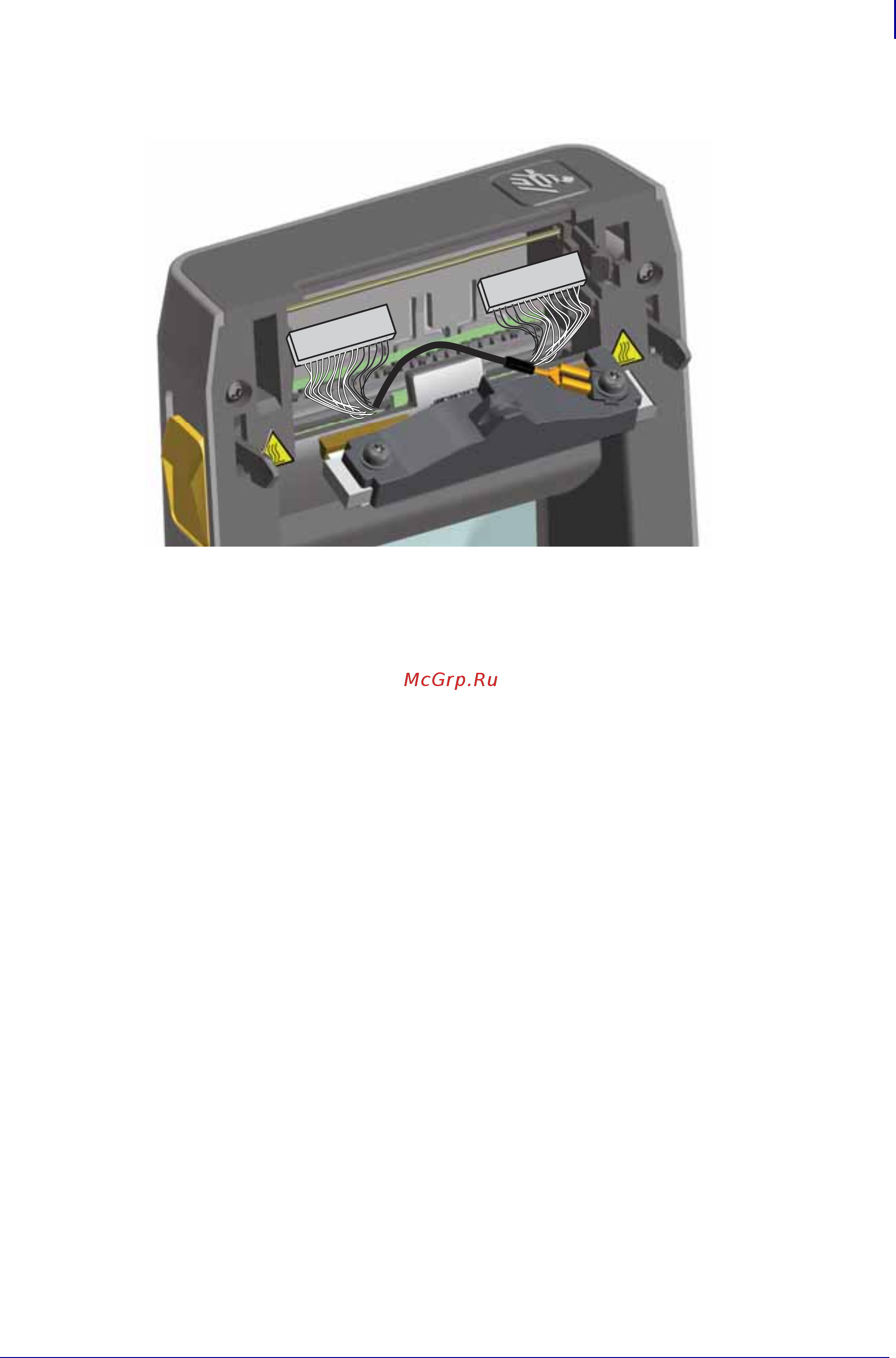

5. Осторожно, но с необходимым усилием отсоедините от задней стороны печатающей
головки одиночный черный провод заземления.
