9
Введение
Компоненты принтера
12/3/2015 ZD410 — руководство пользователя 212288-151 Вер. A

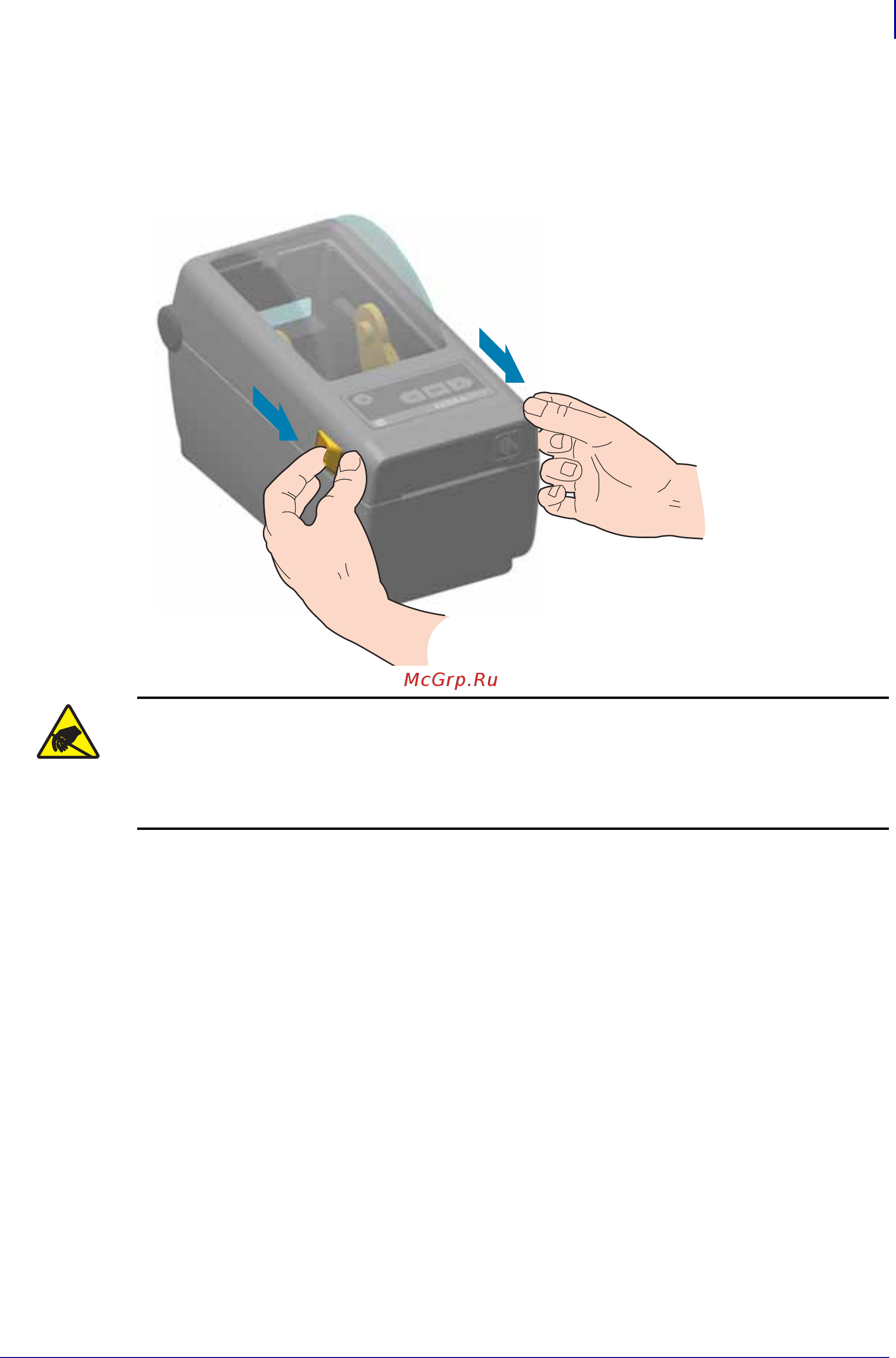

Откройте принтер
Для доступа к отсеку носителя необходимо открыть принтер. Потяните фиксирующие
защелки на себя и поднимите крышку. Проверьте, чтобы в отсеке носителя не было
незакрепленных или поврежденных компонентов.
Внимание! • Электростатический заряд, накапливающийся на поверхности
человеческого тела и других поверхностях, может повредить печатающую головку
и другие электронные компоненты, используемые в устройстве. Соблюдайте
необходимые меры предосторожности при работе с печатающей головкой и
электронными компонентами, размещенными под верхней крышкой принтера.
