126
Обслуживание
Чистка
12/3/2015 ZD410 — руководство пользователя 212288-151 Вер. A

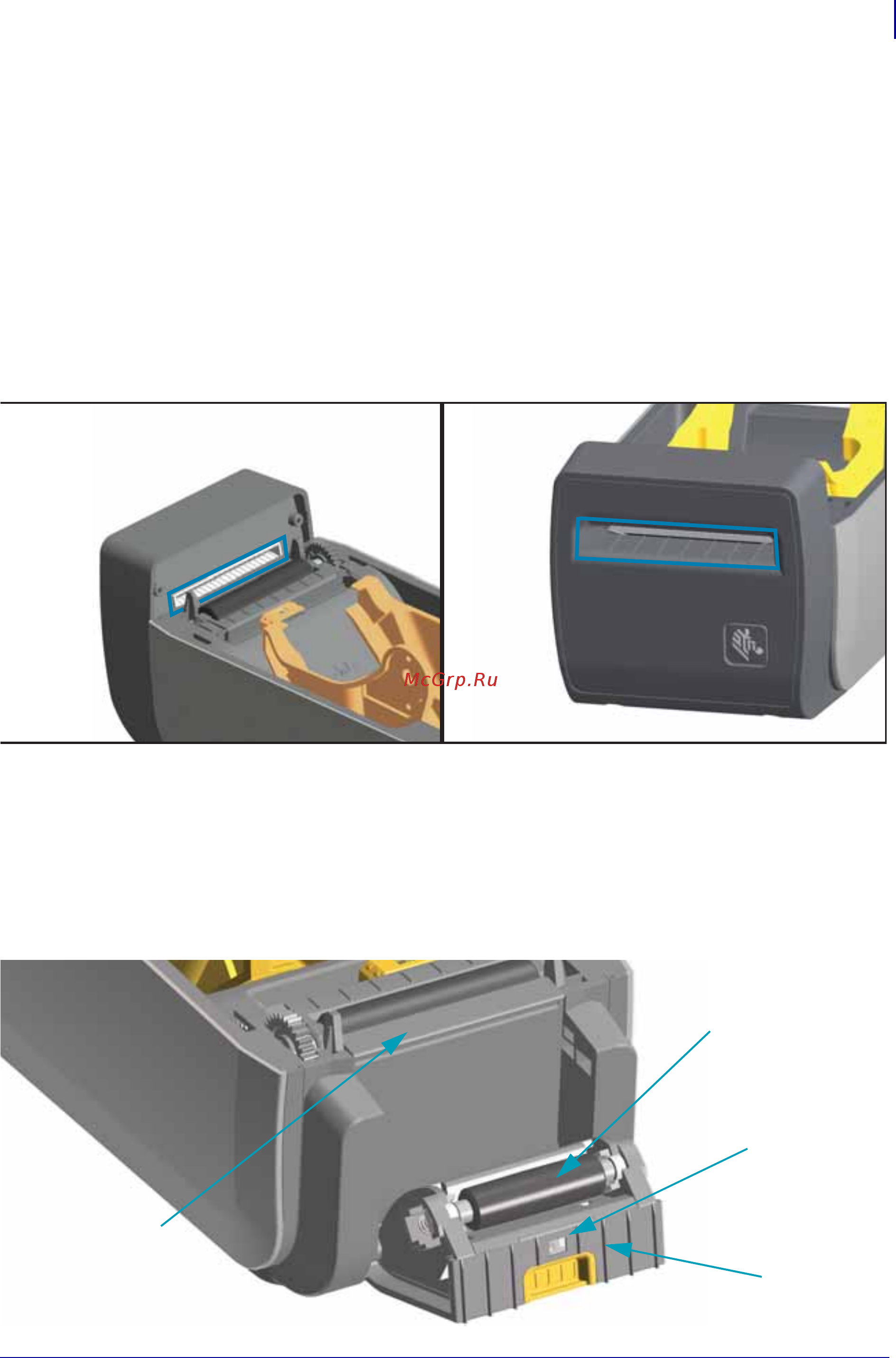

Чистка резака и отделителя наклеек
Это продолжение процедуры чистки тракта носителя, проходящего через какой-либо из
этих дополнительных модулей (если он установлен на принтере).
Резак
Можно чистить поверхности тракта носителя, но не внутренние лезвия или механизм резака.
1. Протрите ребра и пластиковые поверхности входа носителя (внутри) и прорези для
выхода (снаружи) резака. Очистите внутри все области, обведенные синим.
2. Если необходимо, повторите эти действия, чтобы удалить любые клейкие вещества
или загрязнения, оставшиеся после высыхания.
Отделитель наклеек
1.
Откройте дверцу и очистите планку отделителя, внутренние поверхности и ребра на дверце.
2. Протрите ролик, вращая его. Замените тампон или ткань и повторите чистку для
удаления остатков загрязнений.
3. Очистите окошко датчика. На окошке не должно оставаться разводов и загрязнений.
Ребра
Прижимной валик
Планка
отделителя
Датчик выдачи
наклеек
