69
Настройка для ОС Windows
Настройка параметров Bluetooth
12/3/2015 ZD410 — руководство пользователя 212288-151 Вер. A

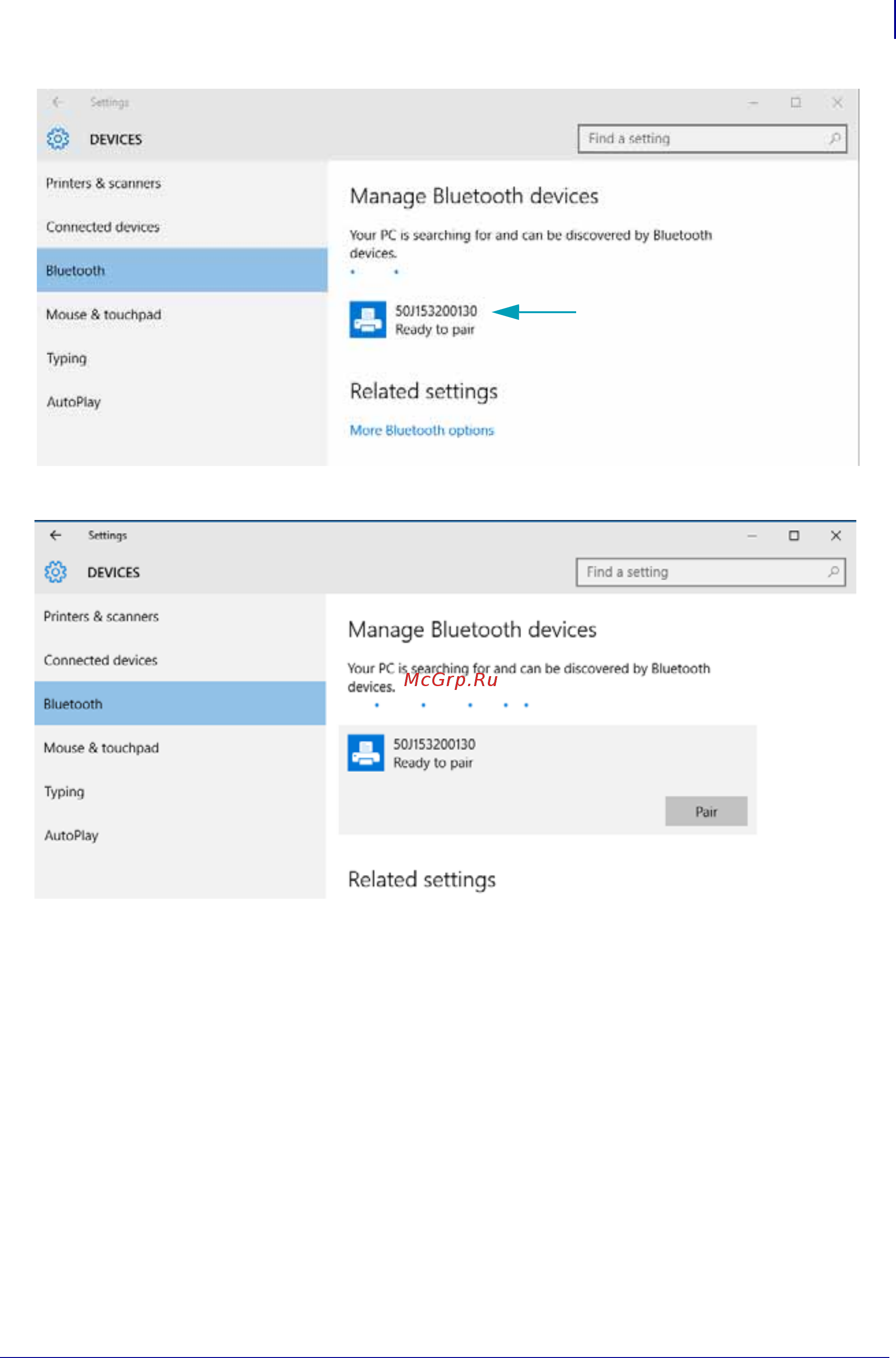

4. Выберите принтер и нажмите кнопку Pair (Сопряжение) для этого принтера.
5. Принтер напечатает секретный код. Сравните его с кодом, показанным на экране. Если они
совпадают, нажмите кнопку Yes (Да).
Серийный номер
