10
Введение
Компоненты принтера
12/3/2015 ZD410 — руководство пользователя 212288-151 Вер. A

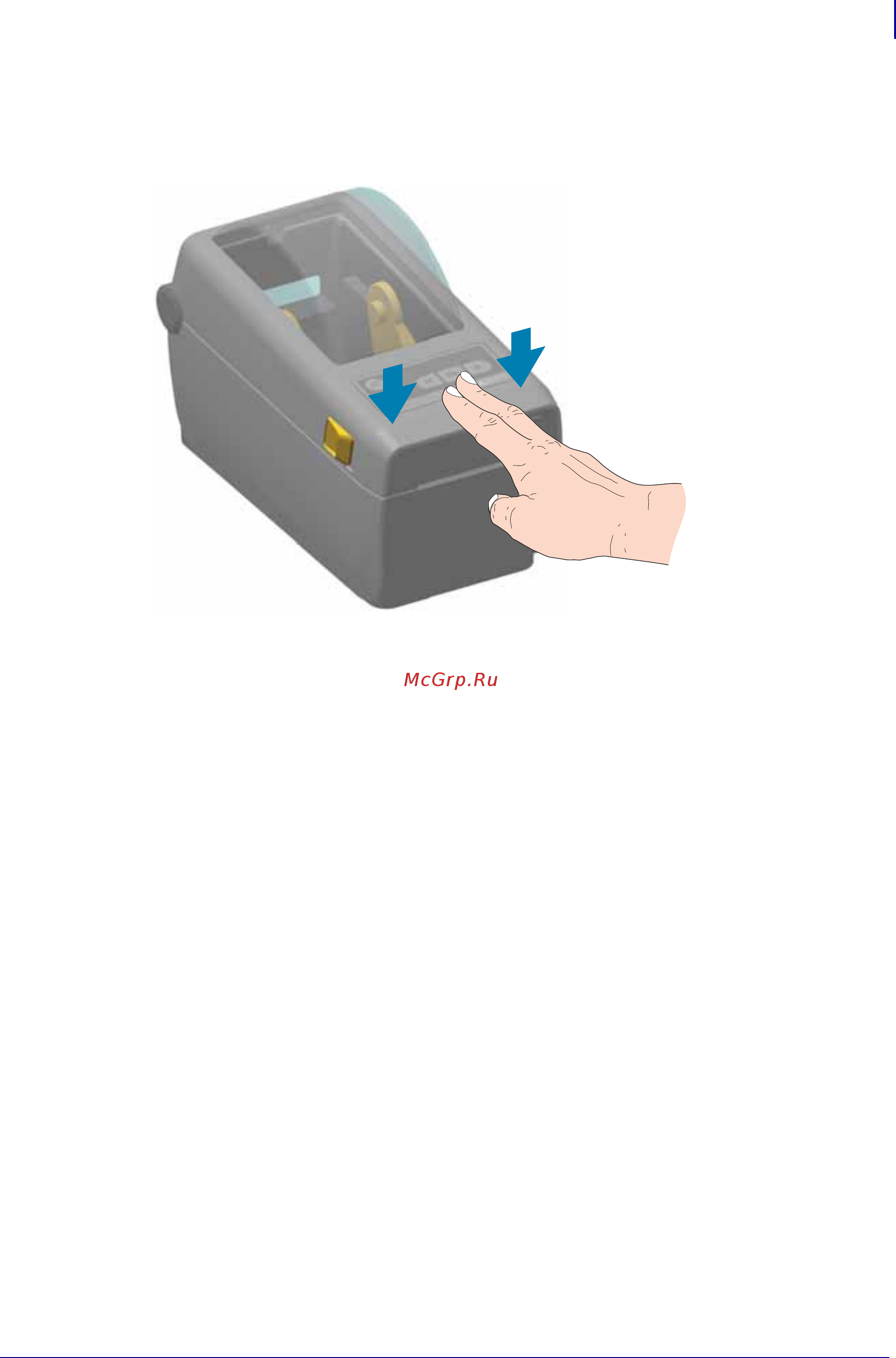

Закрывание принтера
Опустите верхнюю крышку. Надавите на середину передней части крышки так, чтобы
крышка защелкнулась.
