10
канальные кондиционеры, серия Roka III
7. УСТАНОВКА И МОНТАЖ
7.1. Установка наружного блока
7.1.1. Требования при установке наружного блока
• Установка кондиционера должна производиться в соответствии с локальными и
федеральными стандартами.
• От качества установки напрямую зависит производительность кондиционера.
Установка и тестовый запуск должны производиться профессиональными монтаж-
никами в соответствии с требованиями инструкции по монтажу.
• Блок должен устанавливаться на твердом и устойчивом основании, способном вы-
держать его вес. Поверхность установки должна быть строго горизонтальной.
• В месте установки блока должно быть достаточно пространства для монтажа и тех-
нического обслуживания.
• Отверстие для выхода воздуха не должно обдуваться сильным ветром.

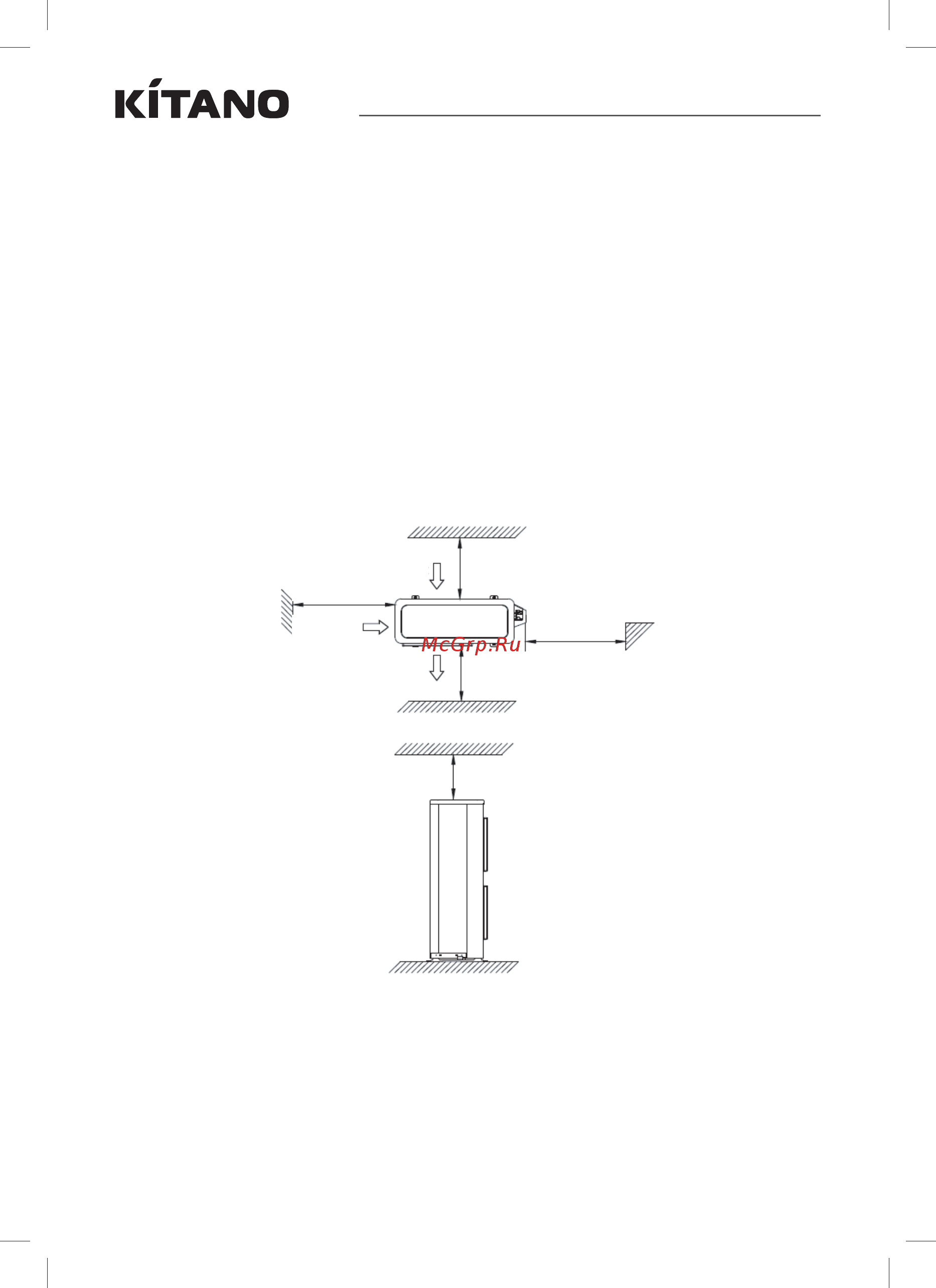

• Блок должен быть установлен на некотором расстоянии от ограждающих кон-
струкций. Минимально допустимые расстояния до ограждающих конструкций по-
казаны на рисунке ниже.
Вход воздуха
Не менее 15 см
Не менее 10 см
Не менее 150 см
Не менее 20 см
Не менее 35 см
Вход воздуха
Выход воздуха
• В месте установки блока не должно быть препятствий для свободного движения
воздуха.
• Устанавливайте наружный блок недалеко от внутреннего, чтобы минимизировать
длину соединительных труб и количество отводов.
• Блок не должен устанавливаться в местах, где в течение долгих периодов повыше-
на температура или влажность воздуха.
• Блок не должен устанавливаться вблизи окон или между ограждающими кон-
струкциями, чтобы предотвратить проникновение шума в помещение.
