Kitano KC-Roka III-18M [19/40] Инструкция по монтажу и эксплуатации

Кондиционеры канальные c универсальными наружными блоками 1

Настоящее руководство распространяется на кондиционе ры сплит системы kitano c универсальными наружными блока ми к наружному блоку может быть подключен кассетный ка нальный или напольно потолочный внутренний блок соответствующей производительности 3

Канальные кондиционеры серия roka iii 4

Общие требования 4

Инструкция по монтажу и эксплуатации 5

Технические характеристики блоков 5

Канальные кондиционеры серия roka iii 6

Инструкция по монтажу и эксплуатации 7

Условия эксплуатации 7

Канальные кондиционеры серия roka iii 8

Управление 8

Управление кондиционером осуществляется с помощью проводного пульта управления внешний вид проводного пульта управления приведен на рисунке ниже 8

Инструкция по монтажу и эксплуатации 9

Канальные кондиционеры серия roka iii 10

Инструкция по монтажу и эксплуатации 11

Техническое обслуживание 11

Канальные кондиционеры серия roka iii 12

Установка и монтаж 12

Установка наружного блока 12

Инструкция по монтажу и эксплуатации 13

Канальные кондиционеры серия roka iii 14

Инструкция по монтажу и эксплуатации 15

Канальные кондиционеры серия roka iii 16

Установка внутреннего блока 16

Инструкция по монтажу и эксплуатации 17

Канальные кондиционеры серия roka iii 18

На рисунке ниже указаны габаритные и установочные размеры внутренних блоков kc roka iii 24m i kc roka iii 36m i kc roka iii 48m i kc roka iii 60m i 18

Инструкция по монтажу и эксплуатации 19

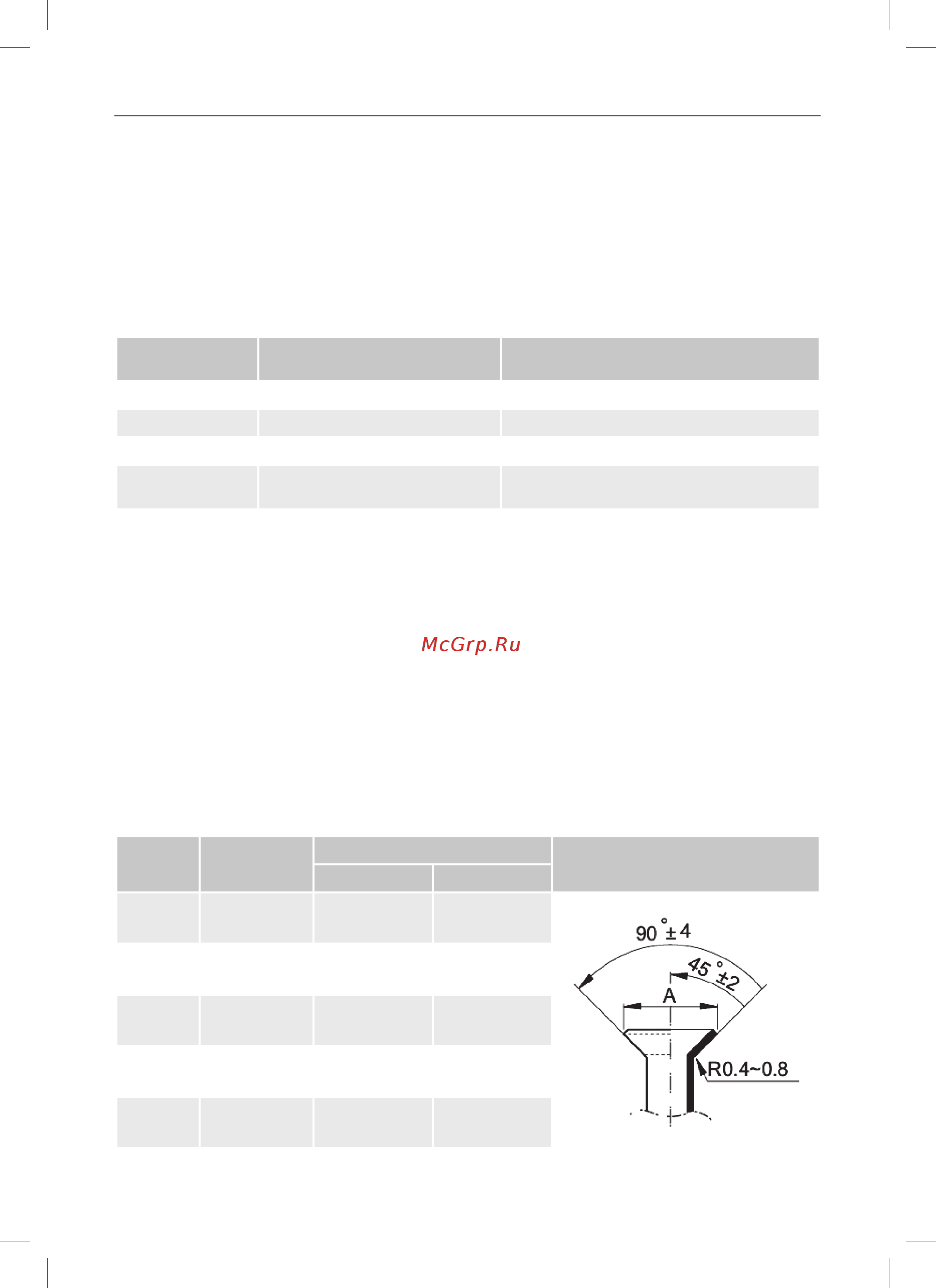

Монтаж труб определите необходимую длину соединительных труб и смонтируйте их следующим образом 1 убедитесь что внутри труб нет пыли или влаги перед началом монтажа трубной системы продуйте трубы азотом чтобы удалить из трубы пыли и иные посторонние за грязнения 2 подключайте трубы сначала к внутреннему блоку а затем к наружному 3 смажьте поверхности соединяемых труб и соединительные гайки холодильным маслом и закрутите их на 3 4 оборота 4 сначала закручивайте руками а потом используйте гаечные ключи при соедине нии и разъединении труб используйте одновременно два гаечных ключа 5 в таблице ниже приведены значения момента затяжки в соответствии с диаметром трубы 19

Монтаж фреоновой трассы 19

Параметры фреоновой трассы в зависимости от взаимного расположения наружного и внутреннего блоков длина соединительных труб может быть различной чем больше длина фреоновой трассы тем больше требуется хладагента поэтому длина трассы должна быть как можно меньше максимальная длина фреоновой трассы для блоков различной производительности при ведена в таблице ниже 19

Канальные кондиционеры серия roka iii 20

Порядок выполнения работ 1 перед прокладкой труб отдельные несоединенные части должны быть теплоизо лированы жидкостная и газовая трубы должны иметь раздельную тепловую изоляцию совместная изоляция жидкостной и газовой трубы не допускается 2 для удобства монтажа оставьте неизолированные участки по обоим концам трубы для сварки и проверки на герметичность 3 после проведения проверки на герметичность стыки фланцы и выступающие ча сти также должны быть изолированы 4 убедитесь что между изоляцией стыков и изоляцией труб нет зазоров 20

Тепловая изоляция труб изоляционный материал должен выдерживать температуру трубы не менее 120 с толщина изоляционного слоя выбирается в соответствии с таблицей ниже 20

Инструкция по монтажу и эксплуатации 21

Канальные кондиционеры серия roka iii 22

Кондиционер должен подключаться к сети электропитания в соответствии с тех ническими требованиями настоящего руководства а также с действующими пра вилами устройства и безопасной эксплуатации электроустановок подключение должно проводиться квалифицированным специалистом кабель электропитания должен быть проложен таким образом чтобы он не подвер гался механическому воздействию защемление хождение по нему установка посторон них предметов кондиционер должен быть надежно заземлен не допускается подключение и касание заземляющего провода к фреоновым и дренажным трубам водопроводным трубам гро моотводам телефонной линии силовые и сигнальные кабели должны прокладываться раздельно на расстоянии не меньше 20 см друг от друга во избежание электромагнитных помех межблочный кабель и кабель проводного пульта управления также должны прокладываться раздельно кондиционер kc roka iii 18m подключается к электрической сети через внутренний блок кондиционеры kc roka iii 24m kc roka iii 36m kc roka iii 48m 22

Электрические подключения 22

Инструкция по монтажу и эксплуатации 23

Канальные кондиционеры серия roka iii 24

Настройка статического давления блока 24

Для модели kc roka iii 18m 25

Для модели kc roka iii 18m dip переключатель sw1 находится на плате внутреннего блока для других моделей на плате наружного блока 25

Инструкция по монтажу и эксплуатации 25

Настройка dip переключателей 25

Внимание настройка dip переключателей должна осуществляться при отклю ченном электропитании по умолчанию на заводе все ползунки dip переключателя установлены в положение off 26

Для моделей kc roka iii 24m kc roka iii 36m kc roka iii 48m kc roka iii 60m 26

Канальные кондиционеры серия roka iii 26

В случае возникновения неисправности на дисплей проводного пульта панели вну треннего блока и платы управления автоматически выводится код ошибки 27

Диагностика неисправностей 27

Инструкция по монтажу и эксплуатации 27

Код ошибки определяется по количеству миганий индикатора led2 на плате управле ния наружного блока 27

На дисплее пульта управления 27

На плате управления наружного блока 27

Канальные кондиционеры серия roka iii 28

Список кодов ошибок внутренних блоков приведен в таблице ниже 28

Список кодов ошибок наружных блоков приведен в таблице ниже 28

Внутренние блоки 29

Инструкция по монтажу и эксплуатации 29

Электрические схемы 29

Канальные кондиционеры серия roka iii 30

Инструкция по монтажу и эксплуатации 31

Наружные блоки 31

Канальные кондиционеры серия roka iii 32

Инструкция по монтажу и эксплуатации 33

Гарантия и сервис 34

Канальные кондиционеры серия roka iii 34

Уважаемый покупатель 34

Условия предоставления гарантии 34

Инструкция по монтажу и эксплуатации 35
