7

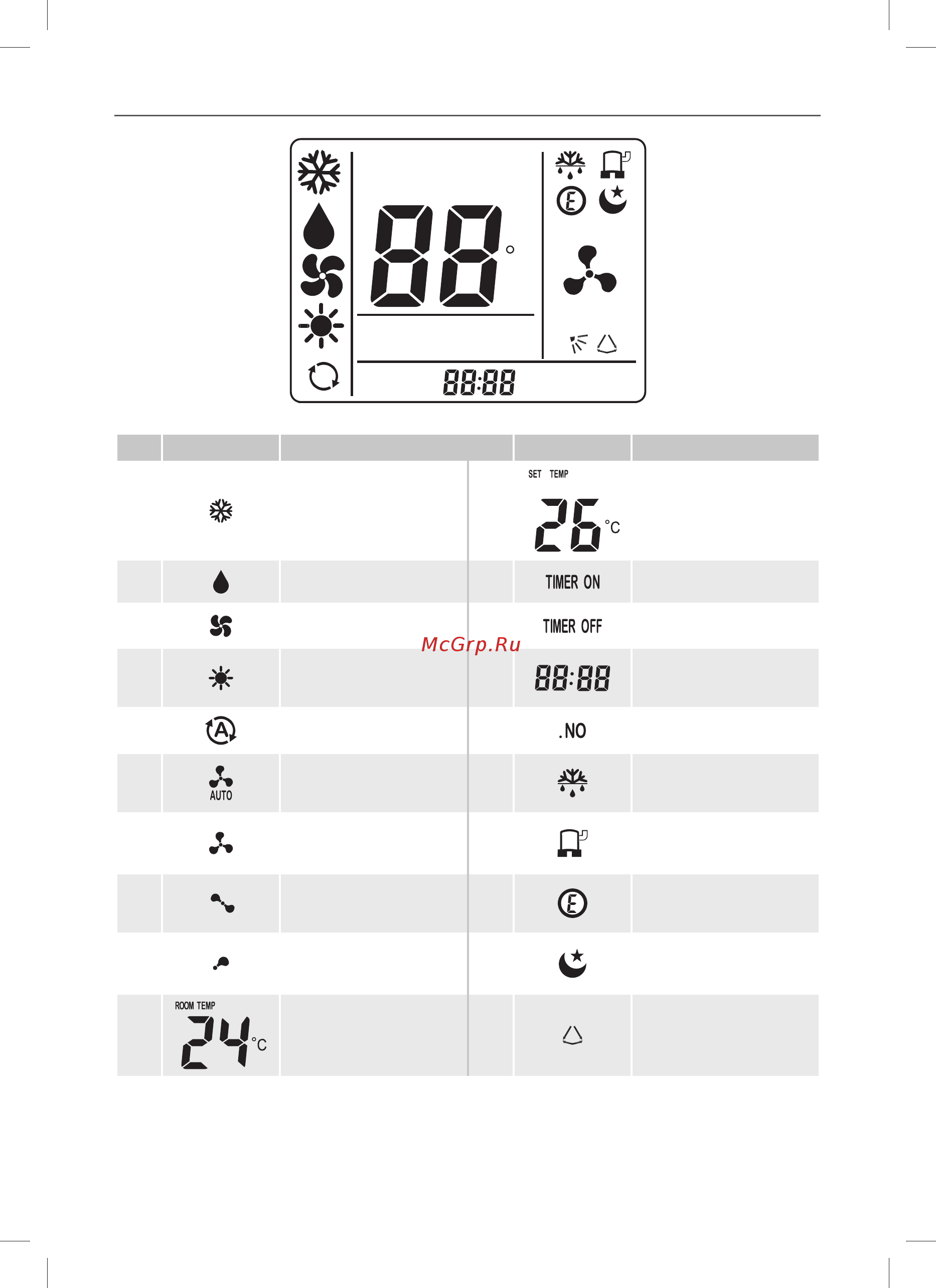

Инструкция по монтажу и эксплуатации
SET TEMP
ROOM
TEMP
C
AUTO
NO
.
TIMER ON
TIMER OFF
SET CLOCK
SET TIMER
A
№ Индикация Комментарий № Индикация Комментарий
1
Режим охлаждения 11
Индикация заданной
температуры
2
Режим осушения 12
Включение кондицио-
нера по таймеру
3
Режим вентиляции 13
Выключение кондицио-
нера по таймеру
4
Режим обогрева 14
Время включения/
выключения кондицио-
нера по таймеру
5
Автоматический режим 15
Индикация неисправ-
ности
6
Автоматический режим
вентилятора внутренне-
го блока
16
Режим разморозки
наружного блока
7
Высокая скорость вен-
тилятора внутреннего
блока
17
Индикация работы
компрессора
8
Средняя скорость вен-
тилятора внутреннего
блока
18
Индикация режима
плавной работы
9
Низкая скорость вен-
тилятора внутреннего
блока
19
Индикация режима сна
10
Индикация текущей
температуры воздуха в
помещении
20
Индикация режима
качания жалюзи
