19
Инструкция по монтажу и эксплуатации
7.3.5. Установка дренажной трубы
Дренажная труба должна иметь уклон в направлении отвода конденсата 1/100, быть
как можно более короткой и исключать возможность попадания пузырьков воздуха.
Горизонтальный участок дренажной трубы должен быть коротким. Если труба слиш-
ком длинная, необходимо устанавливать опоры таким образом, чтобы поддерживать
уклон 1/100 и предотвратить провисание трубы.
Кассетные внутренние блоки имеют встроенную дренажную помпу, обеспечивающую
подъем конденсата на высоту до 850 мм.
Материал трубы Диаметр, мм Расстояние между опорами, м
ПВХ 25 ~ 40 1,5 ~ 2
Диаметр дренажной трубы должен удовлетворять требованиям по отводу конденса-
та. Диаметр дренажной трубы не может быть меньше, чем размер дренажного отвода на
внутреннем блоке.
Диаметр дренажного отвода внутреннего блока — 32 мм (наружный).
Дренажная труба должна быть теплоизолирована, чтобы предотвратить конденсацию
влаги на ее поверхности.

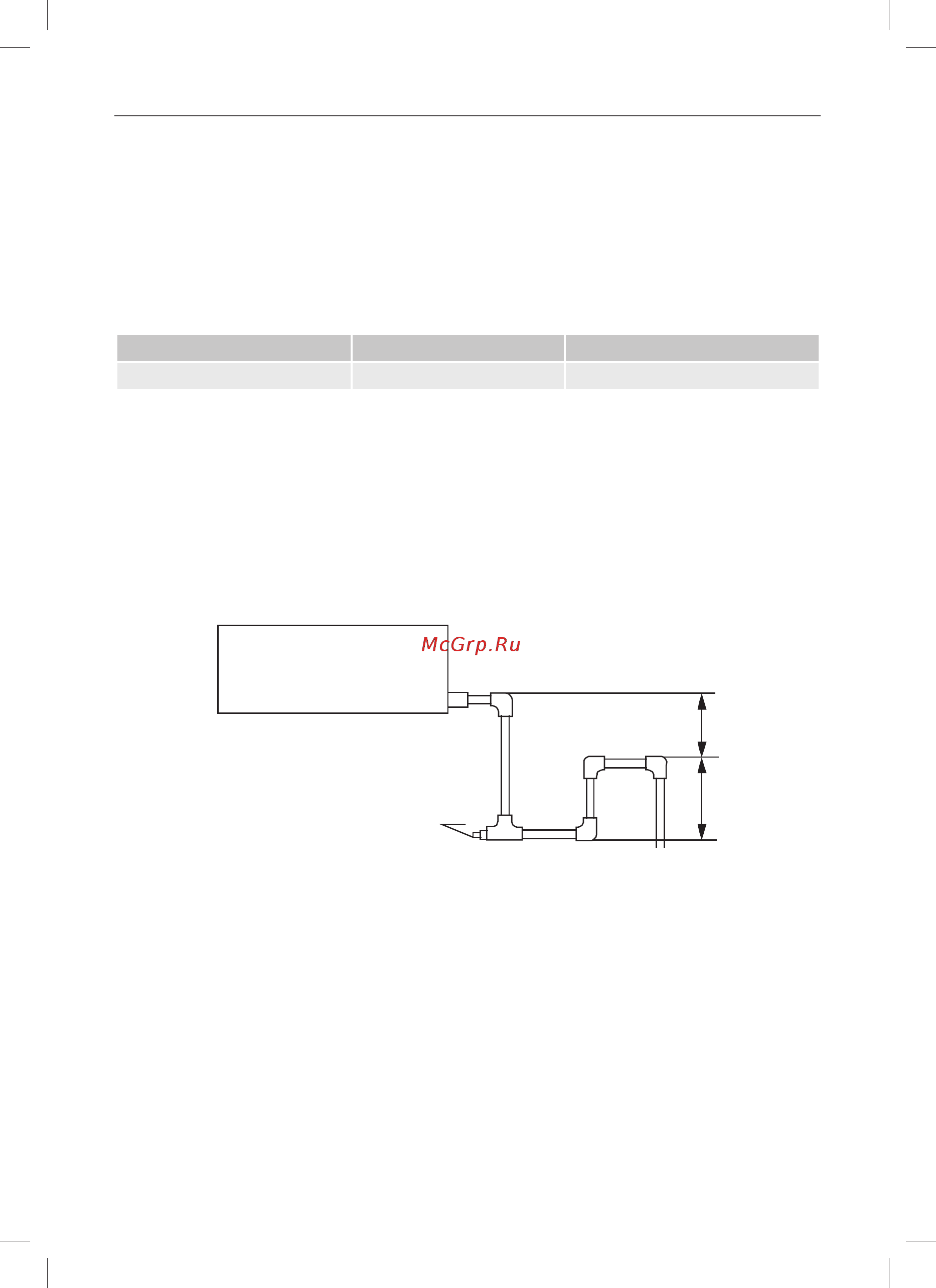

Если в месте подключения дренажной трубы существует разрежение, необходимо
предусмотреть гидрозатвор (см. рис. ниже). Чтобы иметь возможность промывки трубы,
установите заглушку в нижней части гидрозатвора.
3OXJ
Загл
у
шка
50 см50 см
После завершения монтажа необходимо произвести проверку работы дренажной си-
стемы:
1) Налейте через технологическое отверстие в поддон для сбора конденсата 1.8 л
воды.
2) Подайте электропитание и включите блок в режим охлаждения. Проверьте, нор-
мально ли вытекает вода, работает ли дренажный насос и регулятор уровня воды.
3) Выключите кондиционер и отключите электропитание. Через 3 минуты проверьте,
не возникло ли проблем (если дренажная система смонтирована неправильно, вода мо-
жет течь в обратном направлении и даже возвращаться обратно в поддон).
