21
Инструкция по монтажу и эксплуатации

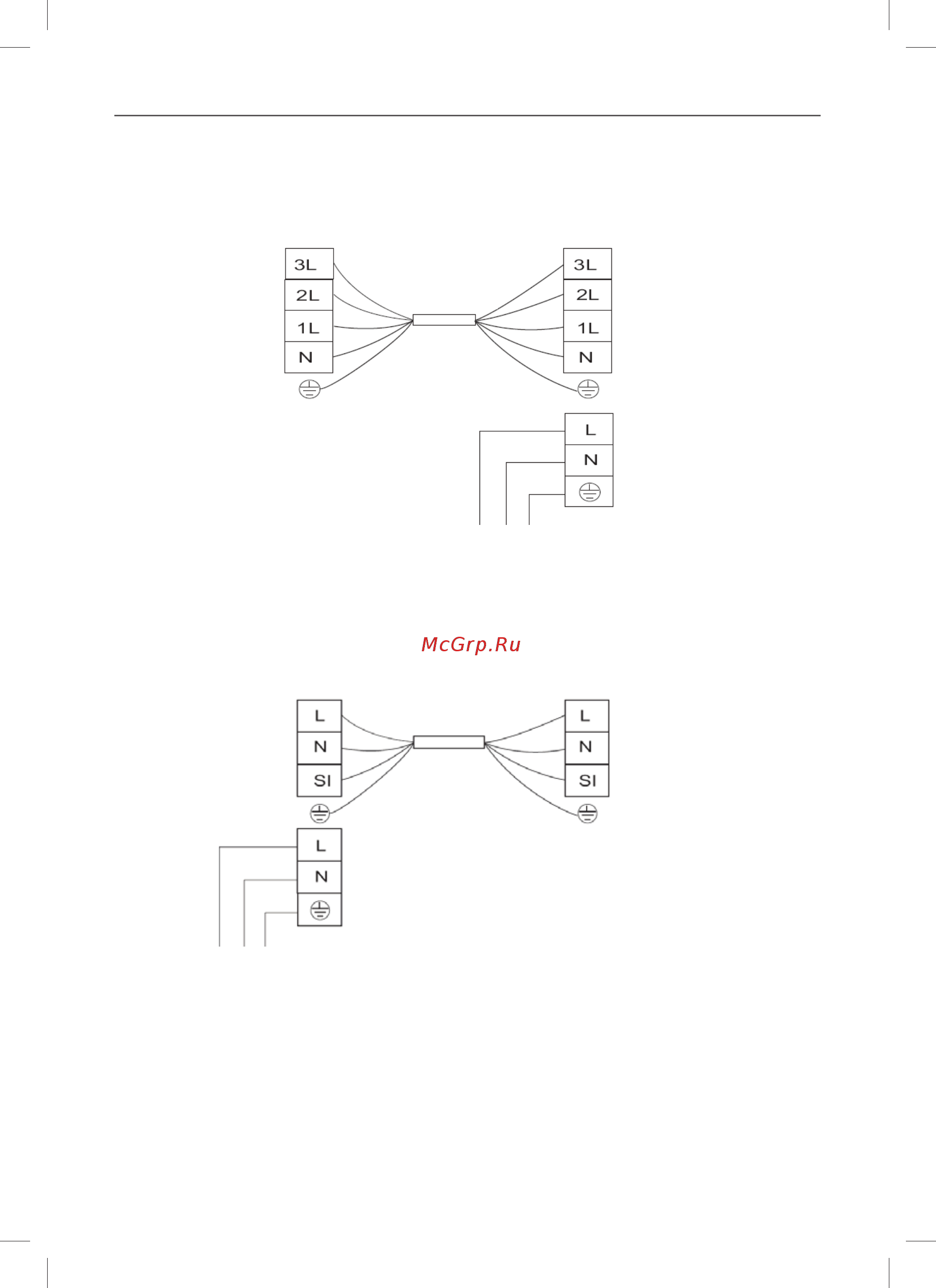

Схемы подключения к сети и межблочного соединения блоков:
KC-Roka III-18M
Электропитание
Внутренний
блок
Наружный
блок
Межблочный
кабель
KC-Roka III-24M
Электропитание
Внутренний
блок
Наружный
блок
Межблочный
кабель
