6
канальные кондиционеры, серия Roka III
5. УПРАВЛЕНИЕ
Управление кондиционером осуществляется с помощью проводного пульта управления.

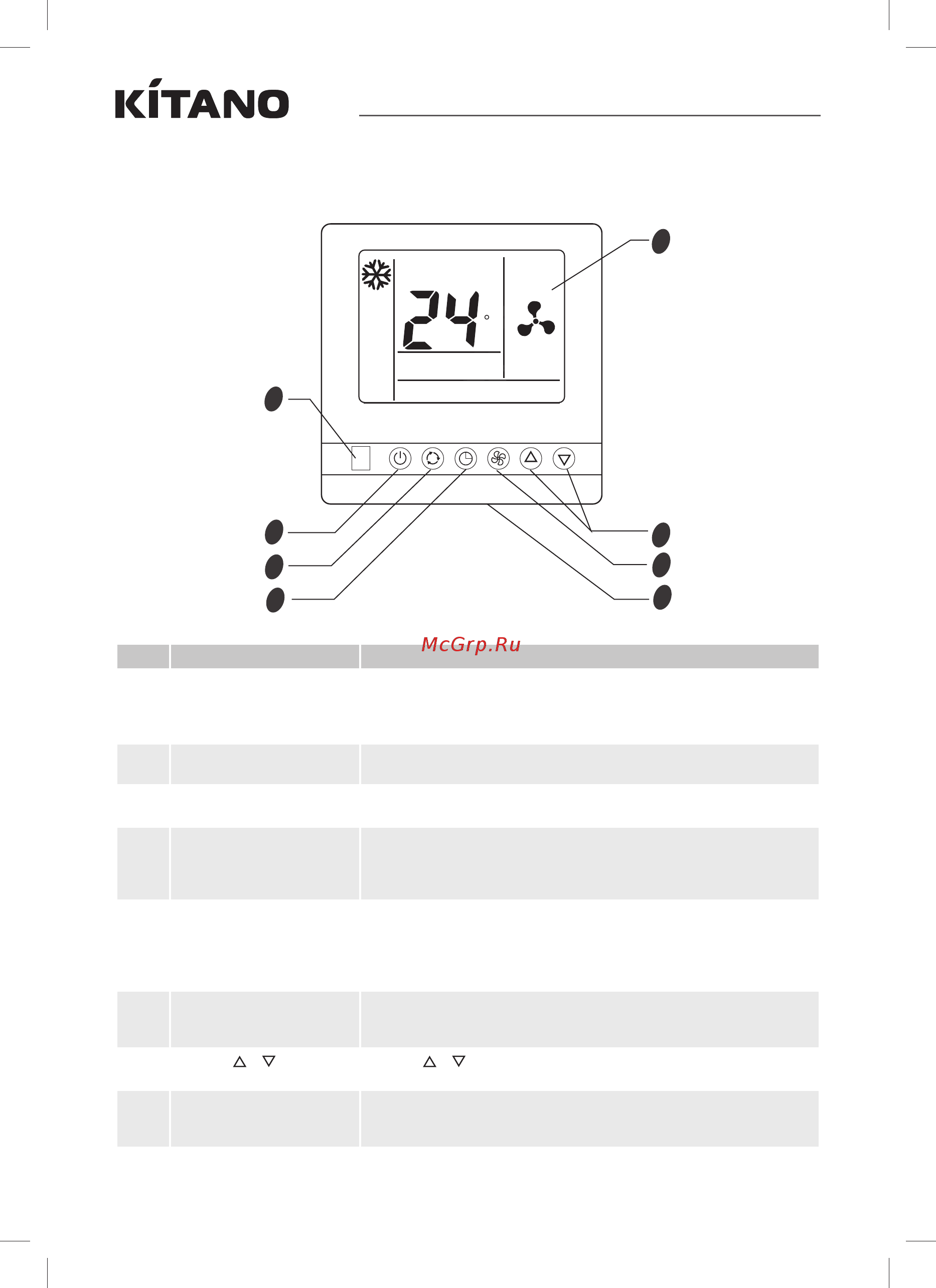

Внешний вид проводного пульта управления приведен на рисунке ниже.
2
1
3
4
5
6
77
8
ROOM TEMP
C
№ Описание Комментарий
1 Датчик температуры
воздуха в помещении
Текущая температура в помещении определяется по датчику
в проводном пульте управления. Если проводной пульт не
подключен, температура в помещении будет определяться по
дополнительному датчику во внутреннем блоке.
2 Приемник ИК-сигнала Для управления блоком может дополнительно использоваться
беспроводной инфракрасный пульт.
3 Кнопка ON/OFF Кнопка ON/OFF предназначена для включения и выключения
блока.
4 Кнопка MODE Кнопка MODE предназначена для выбора режима работы кон-
диционера: охлаждение, осушение, вентиляция или обогрев.
В режиме вентиляции настройка заданной температуры и
режим сна недоступны.
5 Кнопка TIMER/SLEEP Кнопка TIMER/SLEEP предназначена для включения и выключе-
ния режима сна и управления таймерами. Включение или вы-
ключение режима сна осуществляется кратким нажатием этой
кнопки. Для включения или выключения таймера необходимо
нажать эту кнопку и удерживать ее в течение 3 секунд.
6 Кнопка FAN Кнопка FAN предназначена для настройки скорости вращения
вентилятора внутреннего блока (автоматическая, высокая,
средняя или низкая).
7 Кнопки
и Кнопки и предназначены для увеличения и уменьшения
заданной температуры.
8 ЖК-дисплей На ЖК-дисплее отображается индикация текущих настроек
кондиционера (заданной температуры, режима, скорости
вращения вентилятора и т.д.).
