22
канальные кондиционеры, серия Roka III
KC-Roka III-36M, KC-Roka III-48M, KC-Roka III-60M
Электропитание
Внутренни
й
блок
Наружный
блок
Межблочный
кабель

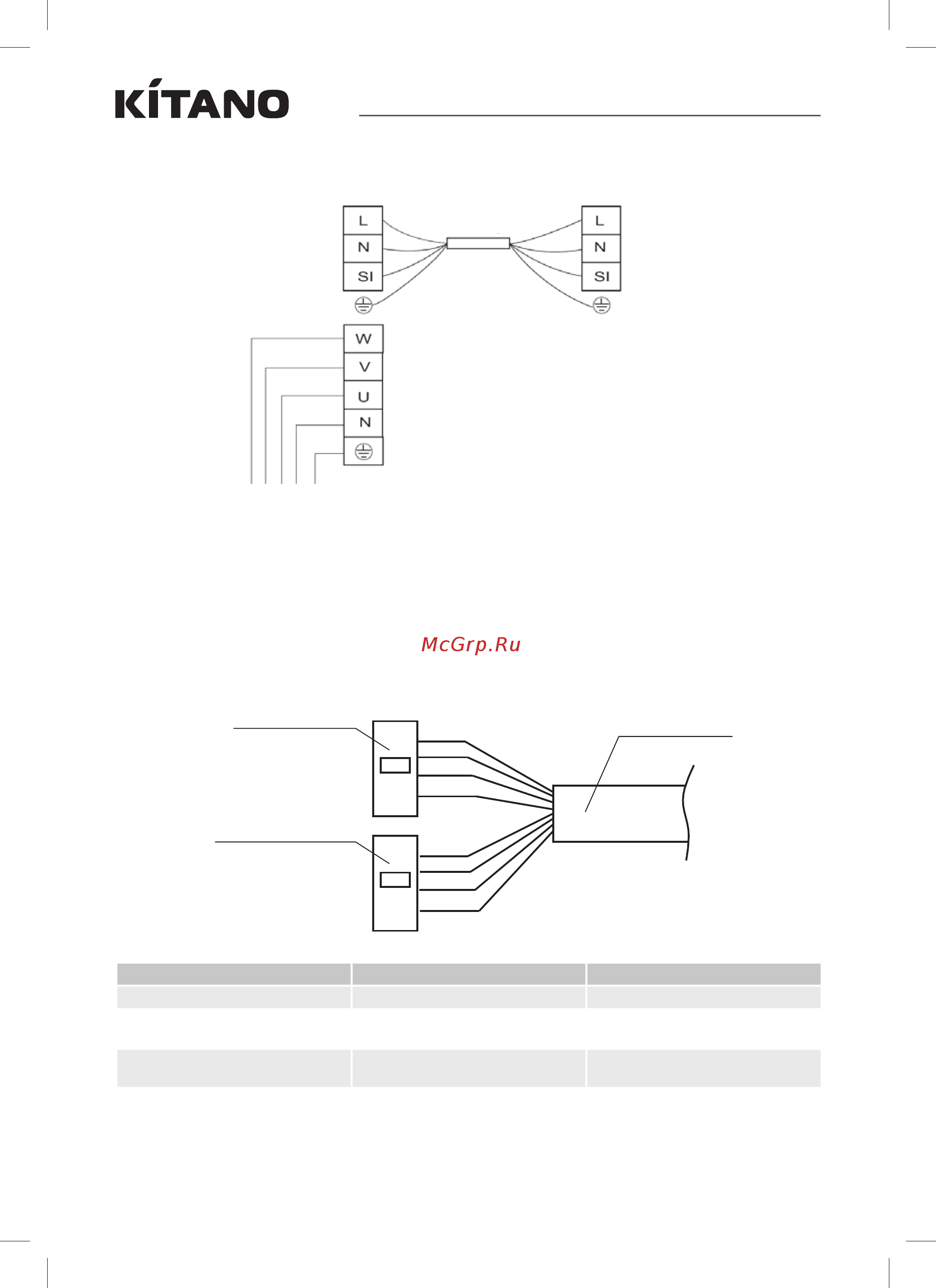

7.5. Настройка статического давления блока
Электродвигатель вентилятора внутреннего блока имеет два разъема: белый и крас-
ный. В зависимости от того, через какой разъем электродвигатель подключается к плате
управления внутреннего блока, будут установлены разные значения статического давле-
ния.
WHT
RED
Электродвигатель
вентилятора
Пониженное
статическое давление
(белый разъем)
Повышенное
статическое давление
(красный разъем)
Модель Белый разъем Красный разъем
KC-Roka III-18M 10 Па 30 Па
KC-Roka III-24M
KC-Roka III-36M
50 Па 80 Па
KC-Roka III-48M
KC-Roka III-60M
80 Па 120 Па
По умолчанию на заводе-изготовителе электродвигатель вентилятора внутреннего
блока подключен к плате управления через белый разъем, т.е. установлено меньшее зна-
чением статического давления.
