14
канальные кондиционеры, серия Roka III
7.2. Установка внутреннего блока
7.2.1. Требования при установке внутреннего блока
• В месте установки блока не должно быть препятствий для свободного движения
воздуха.
• Устанавливайте блок таким образом, чтобы не возникло осложнений с отводом
конденсата от блока.
• Устанавливайте блок в местах, где до него не смогут добраться дети.
• Блок должен устанавливаться на твердом и устойчивом основании, способном вы-
держать его вес. Поверхность установки должна быть строго горизонтальной.
• В месте установки блока должно быть достаточно пространства для монтажа и тех-
нического обслуживания.
• Устанавливайте блок на расстоянии не менее 1 метра от телевизора и других элек-
троприборов.
• Устанавливайте блок таким образом, чтобы не возникло сложностей с заменой
фильтра.

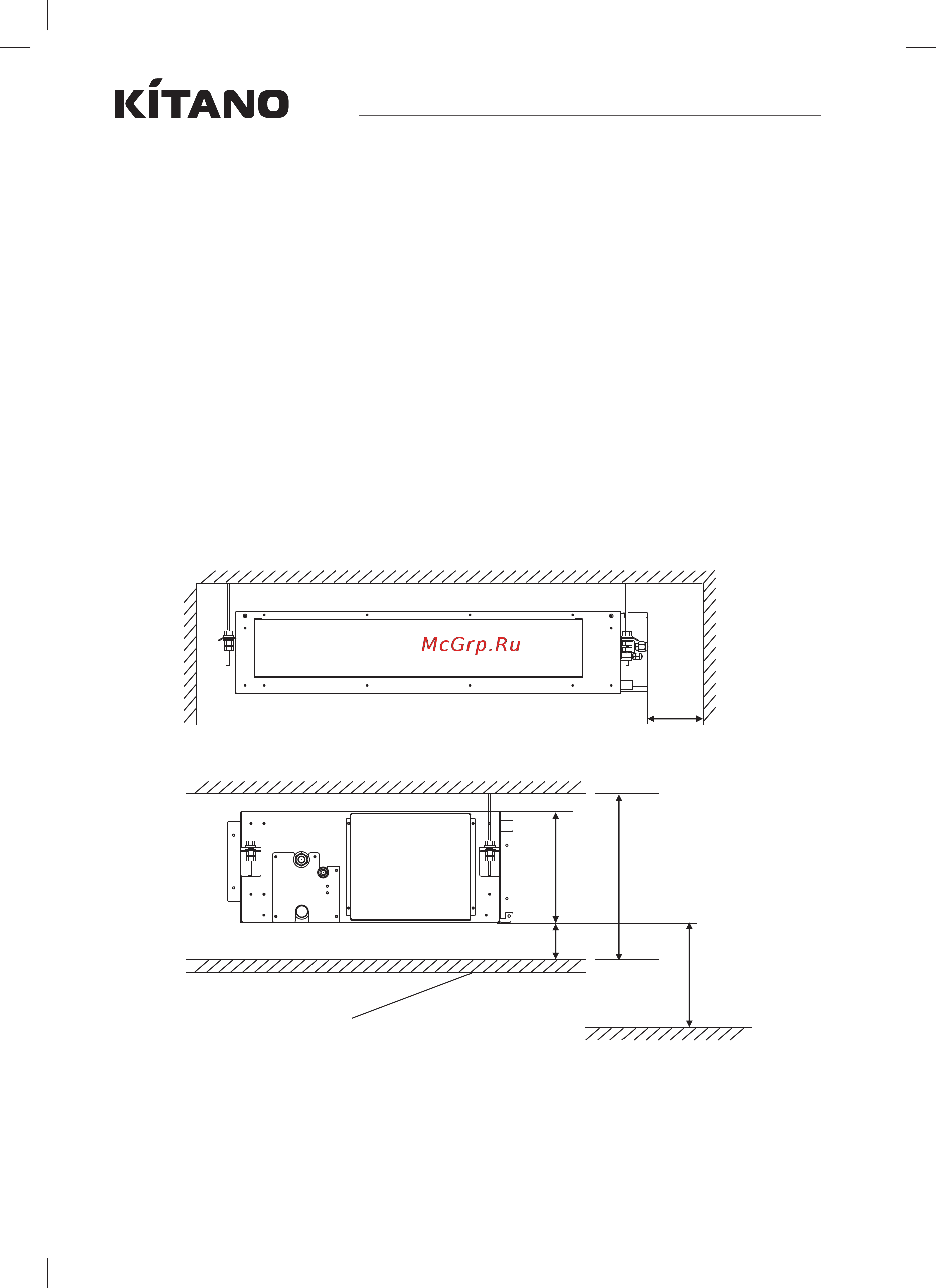

• Блок должен быть установлен на некотором расстоянии от ограждающих кон-
струкций. Минимально допустимые расстояния до ограждающих конструкций по-
казаны на рисунке ниже.
≥300 мм
≥
20 мм
h
Подвесной потолок
*H ≥ 50 + h
≥
2
500 мм
Пол
